Zukunftsweisende Lösungen für die Windkraft
Schleif- und Messmaschinen für Planetengetriebe, Sonnenwellen, Hohlräder und Stellritzel: Als Systemlieferant bieten wir komplette Präzisionslösungen für die Windkraftindustrie an.
Seit fast drei Jahrzehnten bietet KAPP NILES maßgeschneiderte Produkte und Technologien für die Endbearbeitung von Windkraftverzahnungen: „Als führender Hersteller in der Verzahnungstechnik sind wir stolz darauf, die Entwicklung der Windkraftbranche zu unterstützen“, sagt Matthias Kapp, Geschäftsführer bei KAPP NILES.
Zu den relevanten Bauteilen in einer modernen Windkraftanlage zählen die Planetenräder und die Hohlräder des Getriebes sowie die Stellritzel der Rotorblätter und der Gondel. Mit Lösungen von KAPP NILES können diese hochpräzise geschliffen und gemessen werden.
Windradverzahnungen schleifen und messen

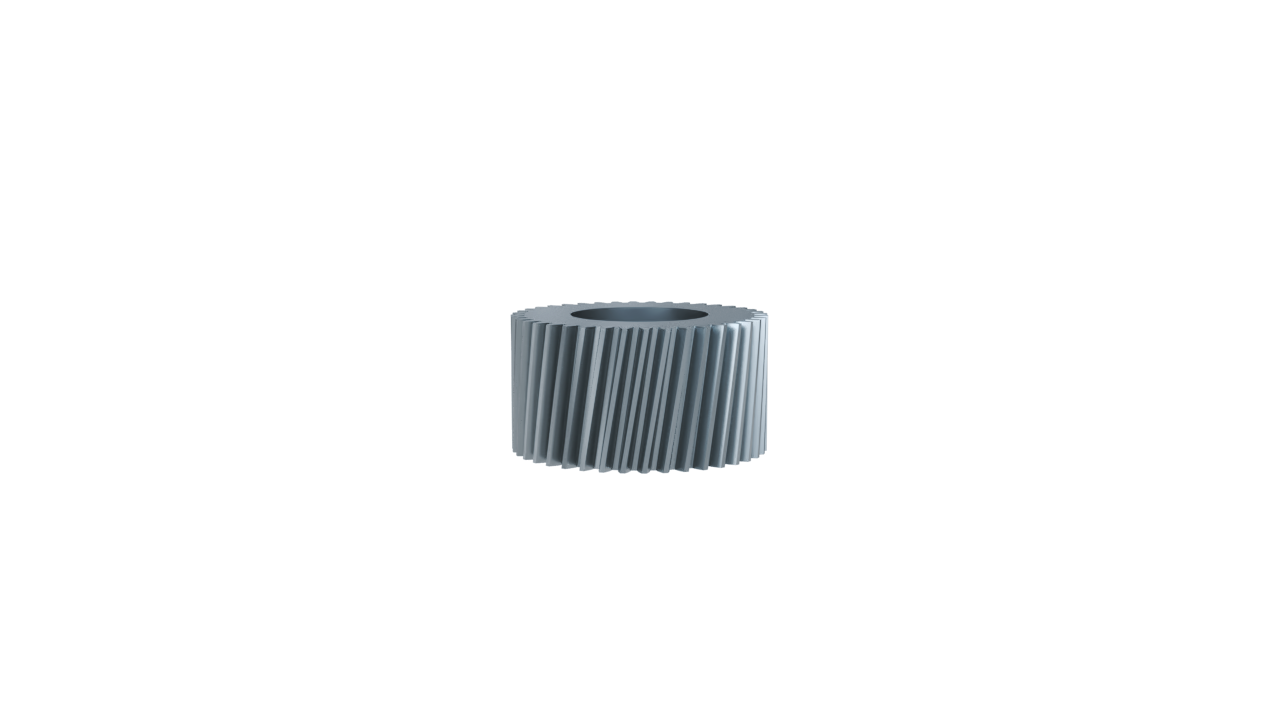

Planetenräder
Zum Schleifen der Planetenräder von Windkraftgetrieben eignen sich die Baureihen KNG master für Kopfkreisdurchmesser bis 1.250 mm und ZP für größere Kopfkreisdurchmesser und Moduln. Um größte Produktivität mit höchsten Bearbeitungsqualitäten zu kombinieren, kann die ZP-Baureihe mit einem automatischen Werkzeugwechsler ausgeführt werden. Auf diese Weise lassen sich mehrere, unterschiedliche Schleifoperationen mit kürzesten Rüst- und Nebenzeiten realisieren.
Vermessen werden können Planetenräder beispielsweise auf der Messmaschine vom Typ KNM 9X, die für Bauteile mit einem Durchmesser von bis zu 1.250 mm und einem Werkstückgewicht bis 1.500 kg geeignet ist. Eine Luftlagerung sowie Linearmotoren sorgen für hochpräzises und schnelles Messen. Gerade bei großen Bauteilen tragen der verfahrbare Gegenhalter und das mobile Bedienpult zur einfachen Beladung und ergonomischen Bedienung bei.

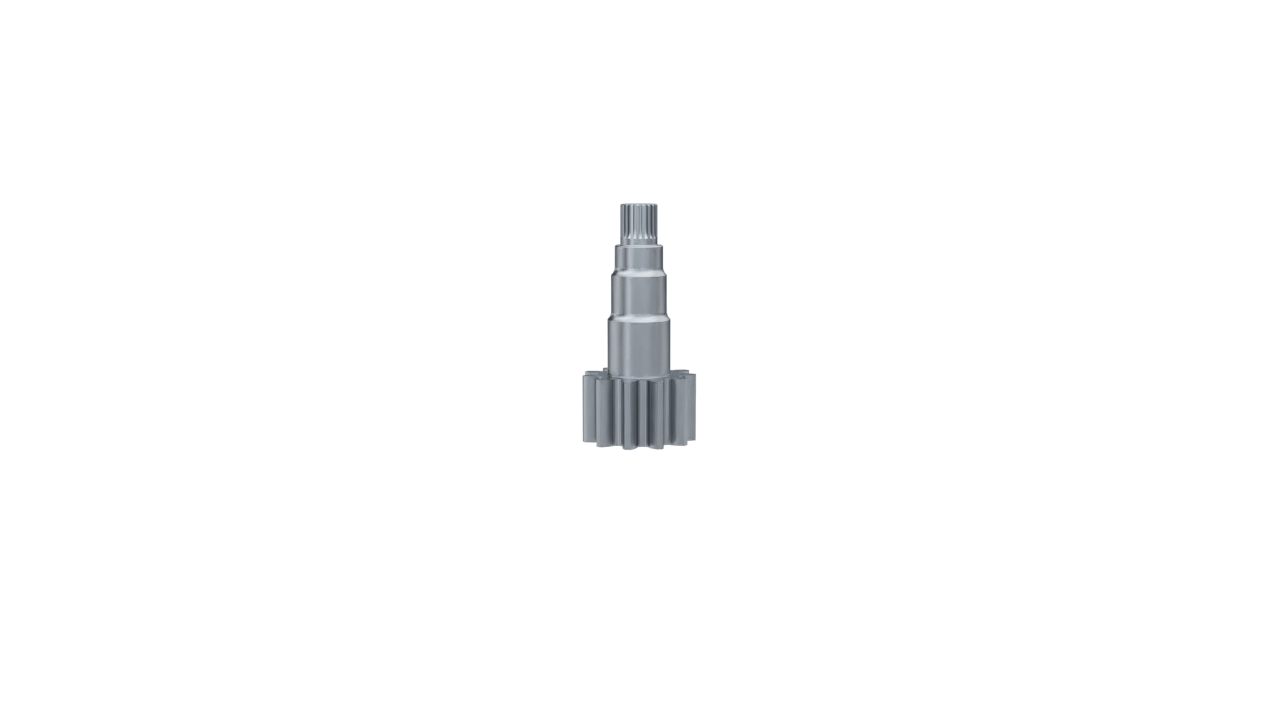

Sonnenwellen
Zum Schleifen von Sonnenwellen eignen sich Profilschleifmaschinen der Baureihe ZP. Hier kann beispielsweise die Funktion zur Taumelkompensation genutzt werden, um Spannfehler automatisch zu kompensieren. Dadurch werden kürzeste Rüstzeiten ermöglicht.

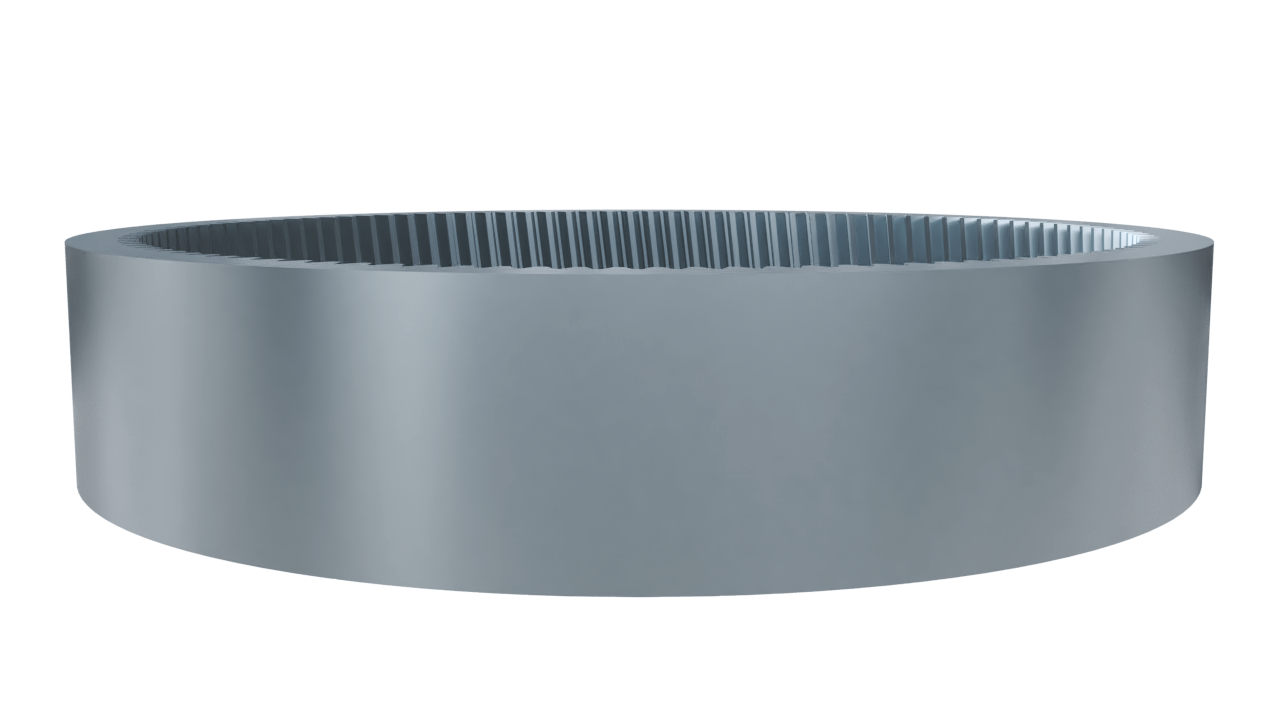

Hohlräder
Für die Schleifbearbeitung der Hohlräder in Planetengetrieben mit großmoduligen Innenverzahnungen und bis zu 5.000 mm Außendurchmesser eignet sich die Verzahnungsprofilschleifmaschine ZPI. Durch 5 Achs interpoliertes Schleifen können auch große Modifikationen nahezu verschränkungsfrei im sehr produktiven Zweiflankenschliff erzeugt werden. Dank maschinenintegrierter Simulation können die zu erwartenden Schleifergebnisse vorab bewertet und optimiert werden.
Zum Vermessen von Hohlrädern in Windkraftgetrieben mit einem Werkstückdurchmesser von bis zu 5.000 mm können Maschinen der größten Baureihe KNM X mit einer maximalen Tischbelastung von 40.000 kg genutzt werden.
Stellritzel
Zum Schleifen von Stellritzeln eignet sich die KNG master Baureihe ausgezeichnet. Die hohe Leistungsfähigkeit der Schleifspindel und die Doppelspindel-Abrichteinheit tragen dazu bei, dass hervorragende Schleifergebnisse bei maximaler Produktivität erzielt werden können. Die benutzerfreundliche und intuitive Dateneingabe erleichtert Anwendern außerdem die Erzeugung komplexer Modifikationen.
Bei der Entwicklung von KAPP NILES Schleif- und Messmaschinen können wir auf viele Jahrzehnte Erfahrung zurückgreifen. In Kombination mit innovativen Ideen entstehen modernste Maschinenkonzepte in exzellenter Ausführungsqualität für größte Genauigkeit und Prozessstabilität.
„Als Systemlieferant bieten wir komplette Präzisionslösungen für die Windkraftindustrie an“, resümiert Matthias Kapp. „Unsere Technologien, Maschinen, Werkzeuge und Messtechnik ermöglichen es, die Effizienz sowie Langlebigkeit von Windkraftanlagen zu steigern und den Ausbau von erneuerbaren Energien zu fördern. KAPP NILES ist fest entschlossen, mit höchster Präzision und Verantwortung einen positiven Einfluss auf eine nachhaltige Energiezukunft zu nehmen.“
