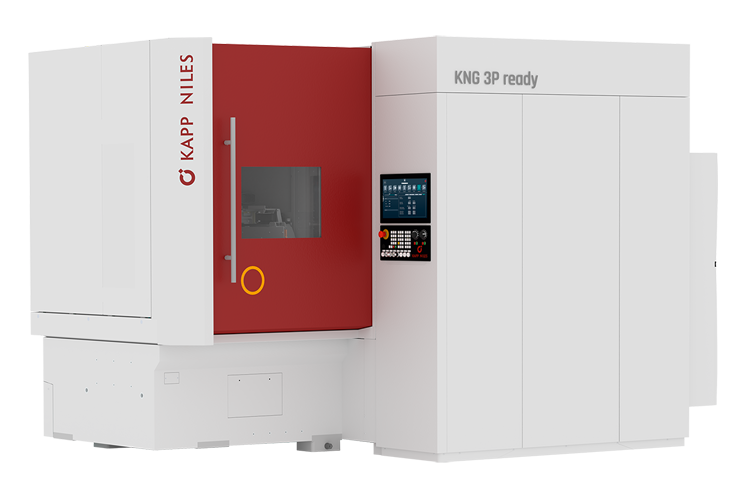

KNG 3P ready

Verzahnungs-Profilschleifmaschine

Maschinenkonzept

Mit der Verzahnungs-Profilschleifmaschine KNG 3P ready bietet KAPP NILES den Anwendern im Bereich des Verzahnungsschleifens einen preiswerten Einstieg in die Präzisionsbearbeitung. Die Verzahnungs-Profilschleifmaschine KNG 3P ready wurde speziell als Lösung für die flexible Fertigung kleiner und mittlerer Losgrößen konzipiert.

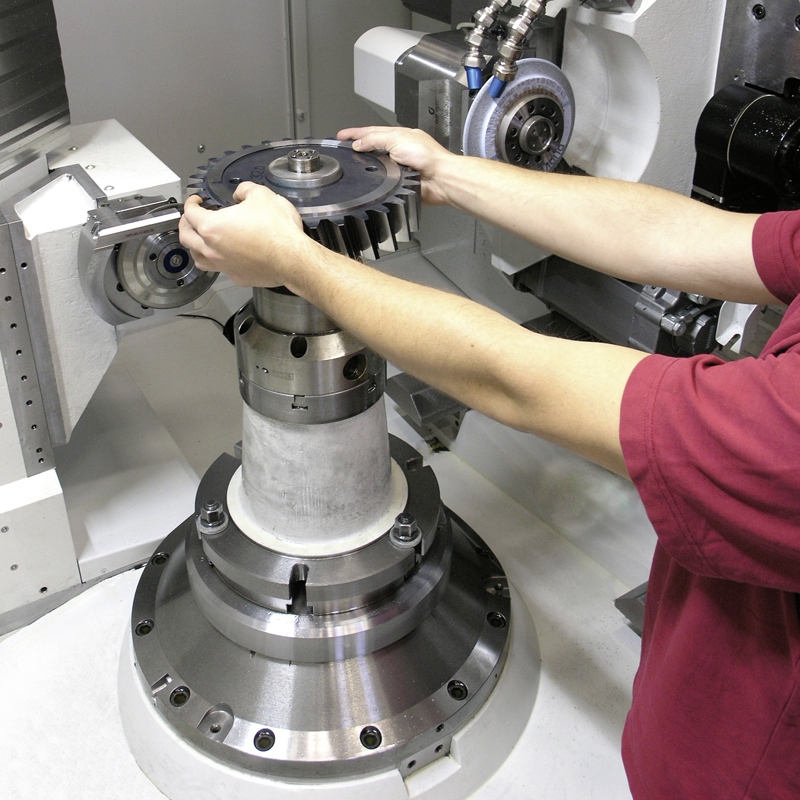

Ergonomie

Die KNG 3P ready wurde zur ergonomischen Beladung von Hand optimiert. Durch die niedrige Höhe des Maschinenbettes und die kurze Distanz zu den Maschinenelementen sind alle Bedientätigkeiten ohne Hilfsmittel ausführbar.

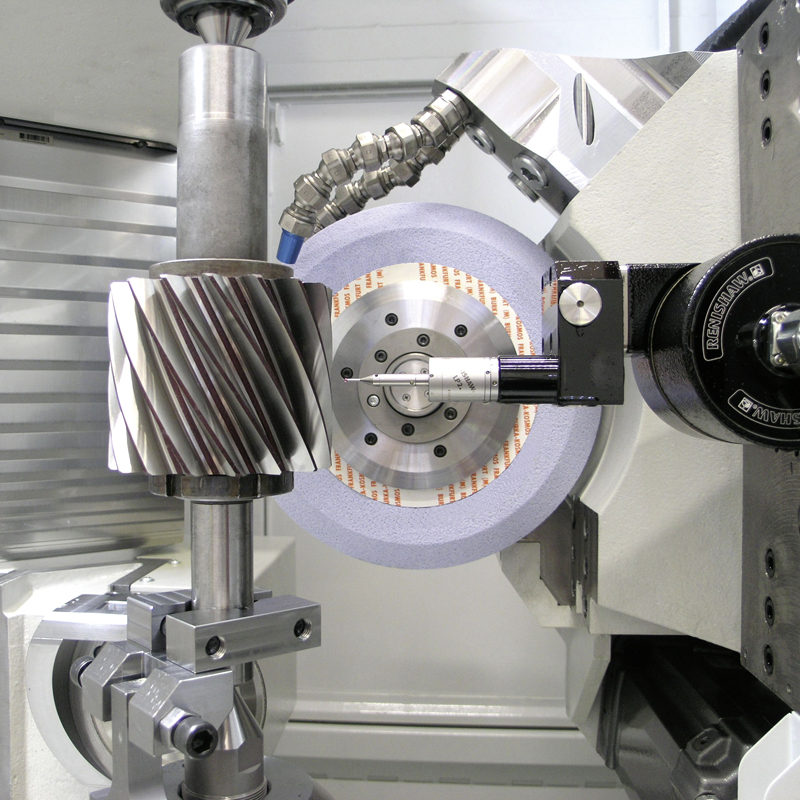

Messsystem

Die integrierte Messeinrichtung gestattet das Messen und Auswerten aller relevanten Verzahnungsmerkmale. Genutzt wird diese Funktion sowohl zur Rüstprozessoptimierung als auch zum Ausrichten der Verzahnung mit optimierter Aufmaßermittlung.

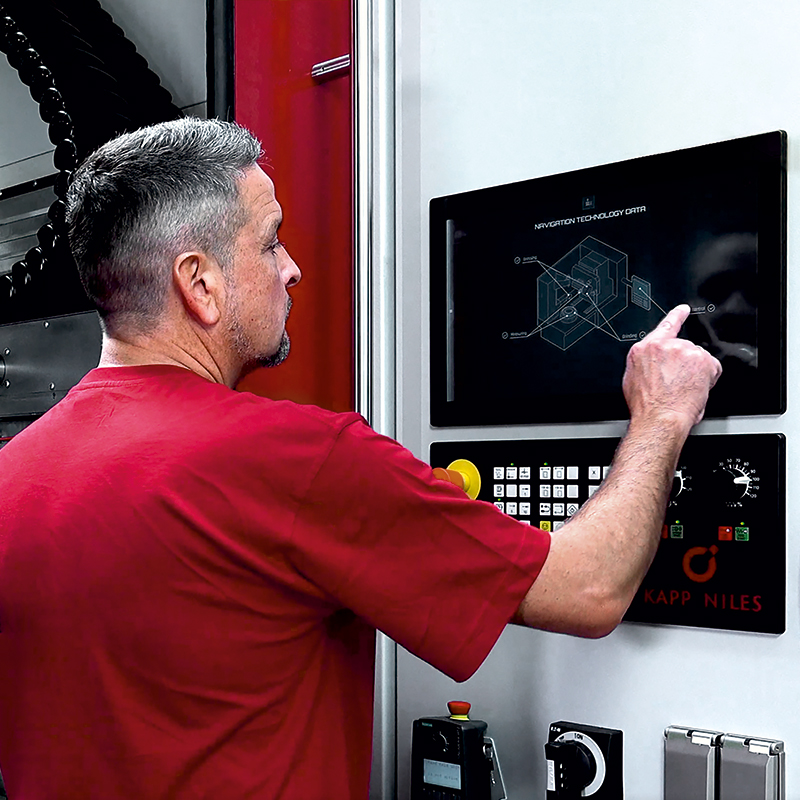

Steuerung und Software KN grind

Als Steuerung kommt die Sinumerik 840D sl auf einem 19“ Touchscreen zum Einsatz. Die innovative, benutzerorientierte Bedienoberfläche KN grind lässt eine maschinennahe und intuitive Parametrierung der Bearbeitungsaufgabe zu. Der Anwender wird bei der Eingabe der Werkstück- und Technologiedaten geführt und unterstützt. Über eine Ablaufsteuerung wird im Anschluss eine flexible Bearbeitungsreihenfolge definiert. In einer Prozessüberwachung kann der Anwender jederzeit den Status der Bearbeitung einsehen und beeinflussen.

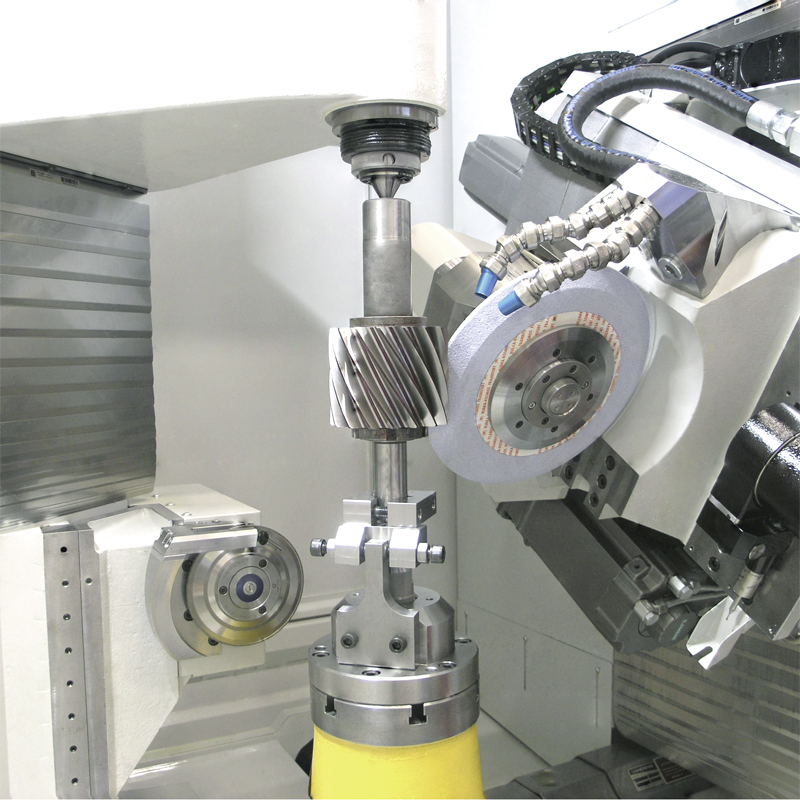

Eigenschaften

Die Profilschleifmaschine KNG 3P ready zeichnet sich durch eine Schleifspindel mit hoher Antriebs- leistung für Bauteile bis Modul 10 mm aus. Der direkt angetriebene Rundtisch ist großzügig dimensioniert für eine Tischbelastung bis 350 kg. Der Abrichter sitzt stationär gegenüber der Werkzeugachse und erlaubt den Einsatz kleiner Schleifscheiben bis 65 mm. Der Arbeitsbereich kann ohne Einschränkungen bei großen Schrägungswinkeln genutzt werden. Optional erlaubt der Schwenkbereich der Maschine das Schleifen von Schnecken.

  max. Kopfkreis-
durchmesser [mm]
Modulbereich
[mm]
max. Verzahnungs-
breite [mm]
max. Werkstück-
länge [mm]
max. Schrägungs-
winkel [Grad]
max. Scheiben-
durchmesser [mm]
Platzbedarf inkl.
Peripherie [m2]
KNG 3P ready 320 0,5 - 10 400 825 - 45 / + 135 300 - 65 18
