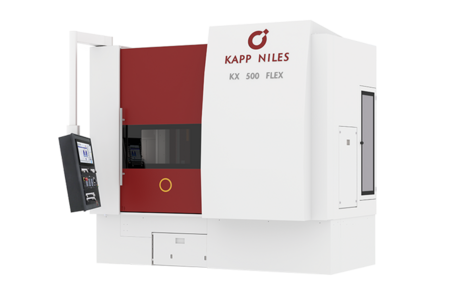

KX 500 FLEX
Verzahnungszentrum
| max. Kopfkreisdurchmesser | 500 mm |
| max. Werkstücklänge | 1.000 mm |
| Modulbereich Wälz / Profil | 0,5 - 8 / 0,5 - 12 mm |
| max. Verzahnungsbreite | 520 mm |
| max. Schrägungswinkel | ±45 Grad |
Die patentierte KX 500 FLEX ist für den flexiblen Einsatz verschiedener Werkzeug- und Verfahrenstechnologien ausgelegt. So können anwendungsspezifisch optimale Fertigungslösungen konfiguriert werden, um effizient und wirtschaftlich unterschiedlichste Bearbeitungsaufgaben und die verschiedensten Losgrößenspektren zu bewältigen. Es können sowohl abrichtbare Werkzeuge für die flexible Bearbeitung als auch abrichtfreie CBN-Werkzeuge zur hochproduktiven Fertigung und zum Schleifen störkantenkritischer Verzahnungen eingesetzt werden.
Das Maschinenkonzept basiert auf einem NC-Rundtisch, der versetzt zur Werkstückspindel Reitstock und Abrichter integriert. Der Einsatz von Vorsatzspindeln ermöglicht die Verwendung kleiner Profilschleifscheiben. Mit der Innenschleifeinrichtung können sowohl evolventische Innenverzahnungen als auch Sonderprofile bearbeitet werden.
Highlights der KX 500 FLEX
- Bearbeitung von Verzahnungen und Sonderprofilen
- Höchste Flexibilität durch den Einsatz und die Kombination verschiedener Bearbeitungsverfahren
- Vom Prototyp bis zur Serienfertigung auf hohem Qualitätsniveau
