Abrichtwerkzeuge

zum Profilieren keramisch gebundener Schleifwerkzeuge

Neben den CBN- und Diamantwerkzeugen zur Hartfeinbearbeitung von Verzahnungen und Profilen befinden sich Abrichtwerkzeuge zum Profilieren keramisch gebundener Schleifwerkzeuge im Programm.

Abrichtrollen

Das kontinuierliche Wälzschleifen von Verzahnungen ist eines der produktivsten Verfahren zur Erzeugung hochgenauer Zahnflankengeometrien. KAPP NILES stellt dafür Werkzeuge in galvanisch positiver und negativer Ausführung zur Verfügung. Die höchste Flexibilität wird mit der universell einsetzbaren Diamant-Formrolle zum topologischen Abrichten erzielt. Beim flexiblen Abrichten werden werkstückspezifische Diamant-Profilrollen so ausgelegt, dass Schleifschnecken für verschiedene Verzahnungen mit einem Werkzeug abgerichtet werden können. Der Kopf der Schnecke wird dabei separat zurückgesetzt.

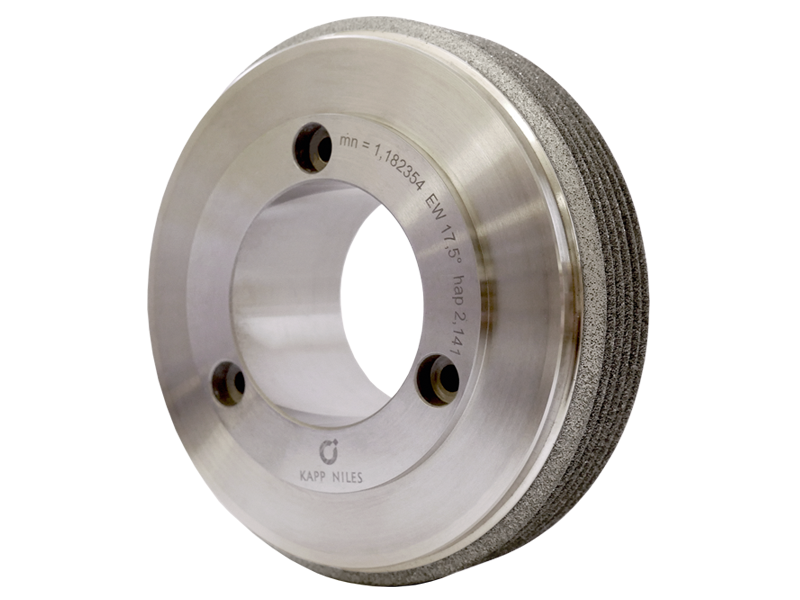

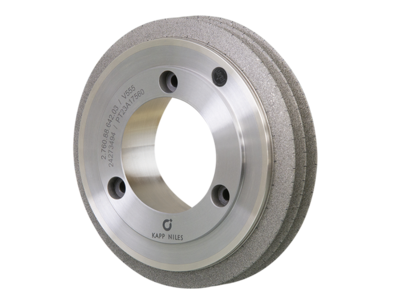

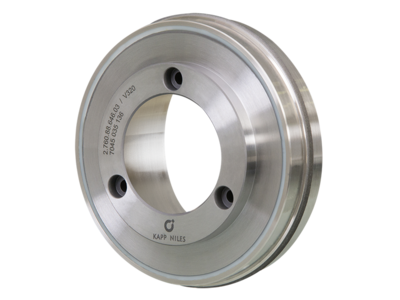

Für die Serienfertigung stehen werkstückspezifische Diamant-Profilrollen mit Kopfabrichter auch zur gezielten Zahnfußbearbeitung zur Verfügung. Die produktivste Lösung stellt der Einsatz von mehrrilligen Vollprofilrollen in galvanisch negativer Ausführung dar.

Gesinterte Abrichtrollen

Das diskontinuierliche Profilschleifen findet vor allem im Bereich der Einzel- und Kleinserien oder bei großen Zahnrädern Verwendung. KAPP NILES liefert dafür Diamant-Formrollen in gesinterter Ausführung. Dabei kommt neben der günstigen Variante mit Naturdiamant auch die langlebige Variante mit gesetzten CVD-Diamantplättchen zum Einsatz. Diamant-Formrollen sind mehrfach nachschleifbar und zeichnen sich durch hohe Standzeiten aus.

Abrichtzahnräder

Das kontinuierliche Verzahnungshonen findet seine Hauptanwendung im PKW-Bereich als alternatives Verfahren zum Wälzschleifen. Dieser Werkzeugtyp kann auch als Kombiwerkzeug, bestehend aus Abrichtzahnrad und Überkopfrolle, zum Zurücksetzen des Zahnkopfes am Honring, ausgeführt werden. Diamant-Abrichtzahnräder bringen die korrekte Zahngeometrie schnell und genau in den entsprechenden Honring ein und garantieren die am Bauteil gewünschte Qualität.
