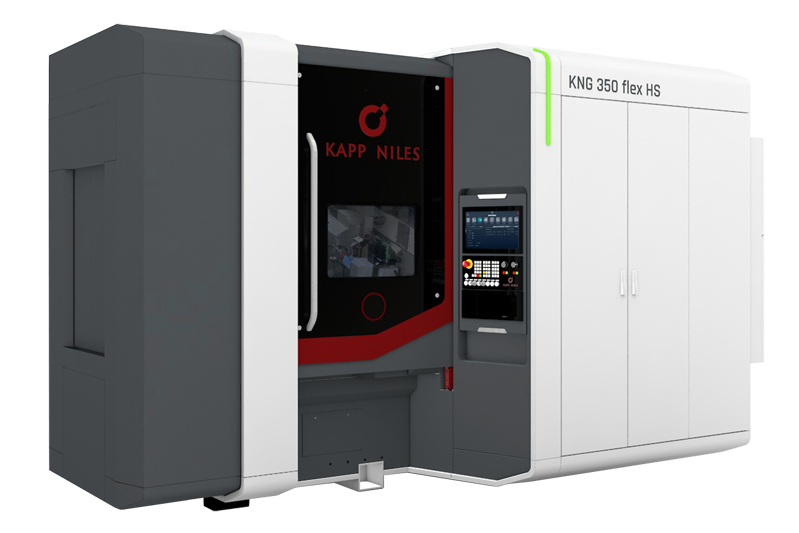

KNG 350 flex HS

Verzahnungszentrum

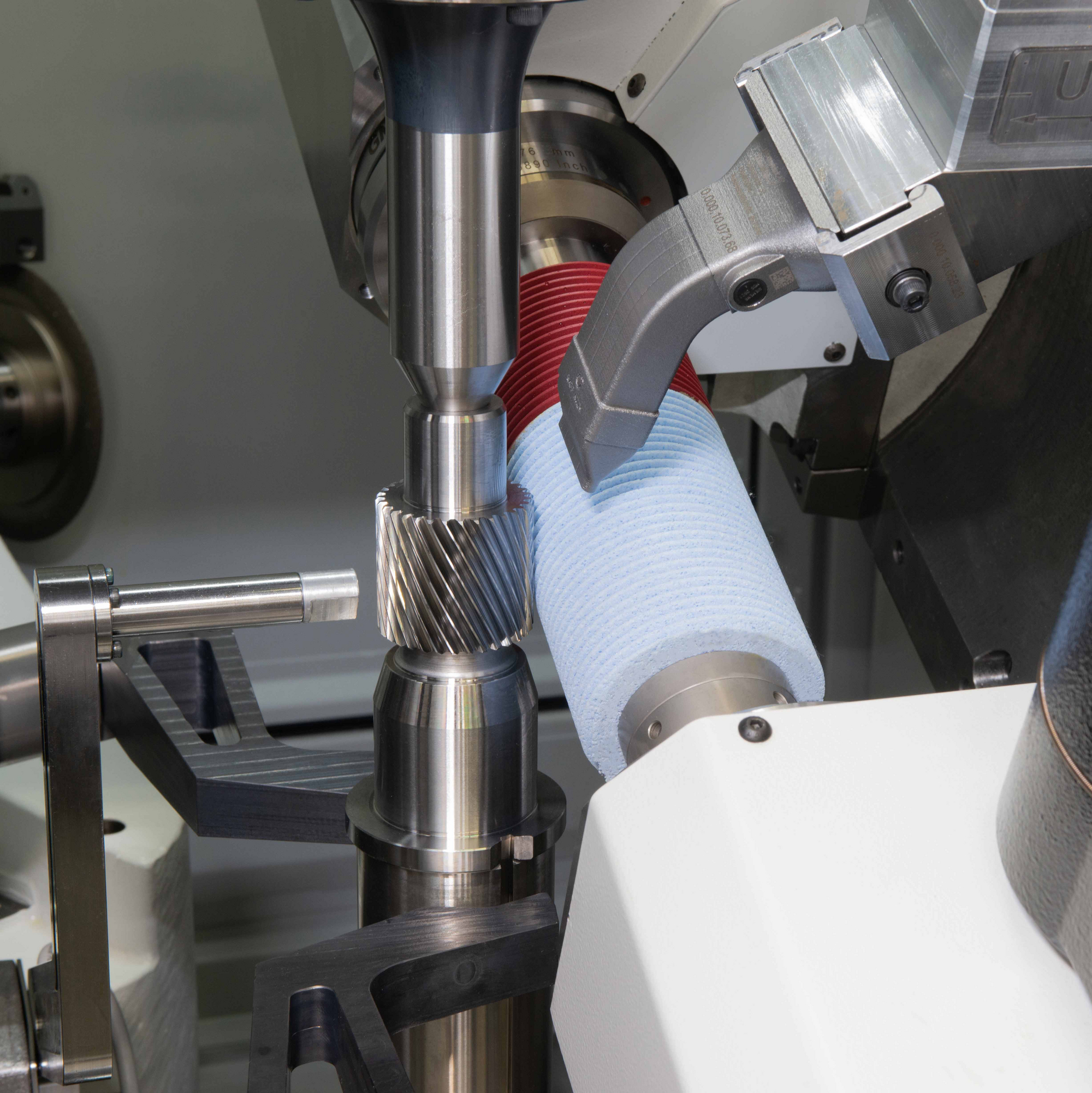

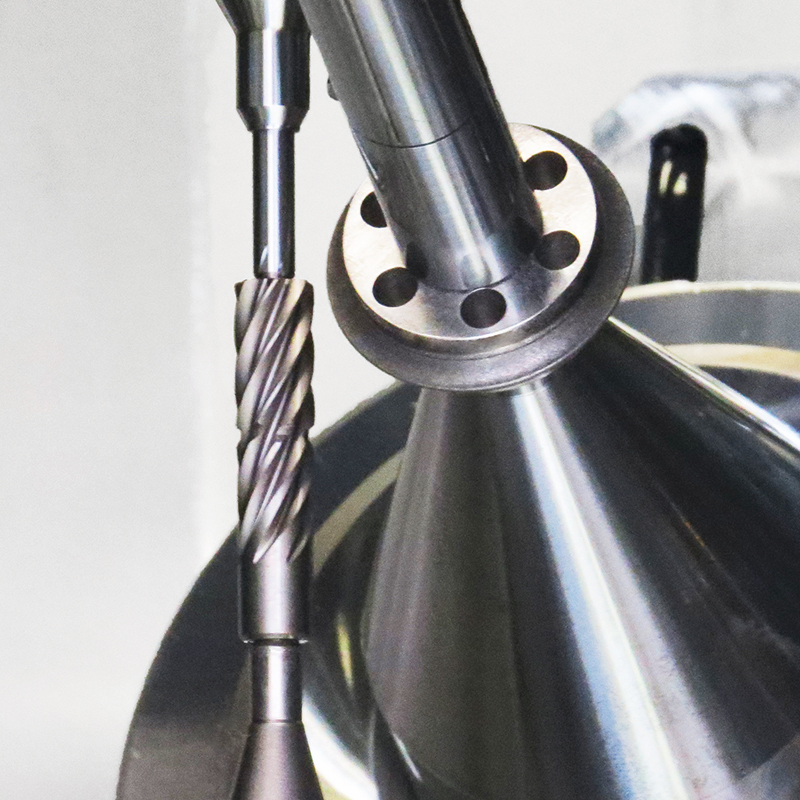

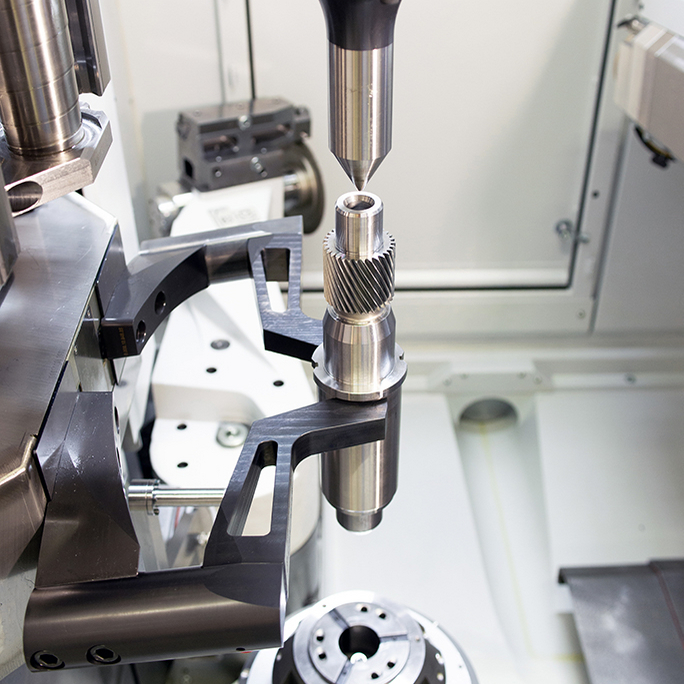

Die KNG 350 flex HS beruht auf einem kompakten, rüstoptimierten Maschinenkonzept für den Einsatz in der Klein- bis hin zur Großserienfertigung von außenverzahnten Bauteilen bis 350 mm Durchmesser. Die Maschine zeichnet sich durch höchste Schleifqualität und Produktivität auch beim Einsatz kleiner Werkzeuge aus. Dank einer Hochgeschwindigkeits-Schleifspindel (HS) mit 25.000 U/min können auch störkonturbehaftete Verzahnungen mit Werkzeugen ab Ø 55 mm (Wälz) bzw. 20 mm (Profil) geschliffen werden. Das Konzept bietet volle Flexibilität bei der Auswahl von Beladungsmöglichkeiten: von Handbeladung über Down-size-Automation bis hin zur Roboterbeladung. Der optional integrierte Ringlader sorgt für kürzeste Nebenzeiten und kann sowohl Bohrungsteile als auch wellenförmige Werkstücke handhaben.

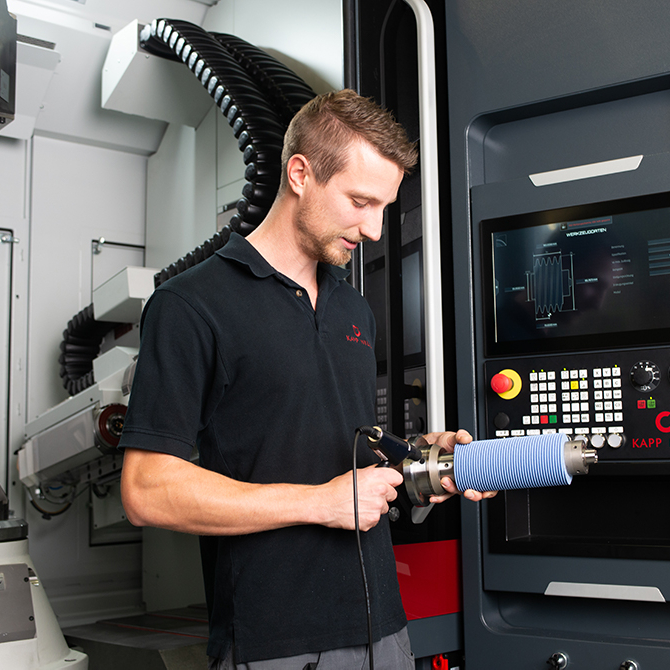

Das funktionale und ergonomische Maschinendesign gepaart mit der anwenderfreundlichen Bedienoberfläche KN grind unterstützt bei der Einrichtung und Optimierung von Schleifprojekten.



  max.
Kopfkreisdurchmesser
[mm]
max.
Werkstücklänge
[mm]

Modulbereich
Wälz / Profil
[mm]

max.
Verzahnungsbreite
[mm]
max.
Schrägungswinkel
[Grad]
KNG 350 flex HS 350 700* 0,5 - 6 / 0,5 - 8 400 ±45

*in Abhängigkeit vom Beladesystem
