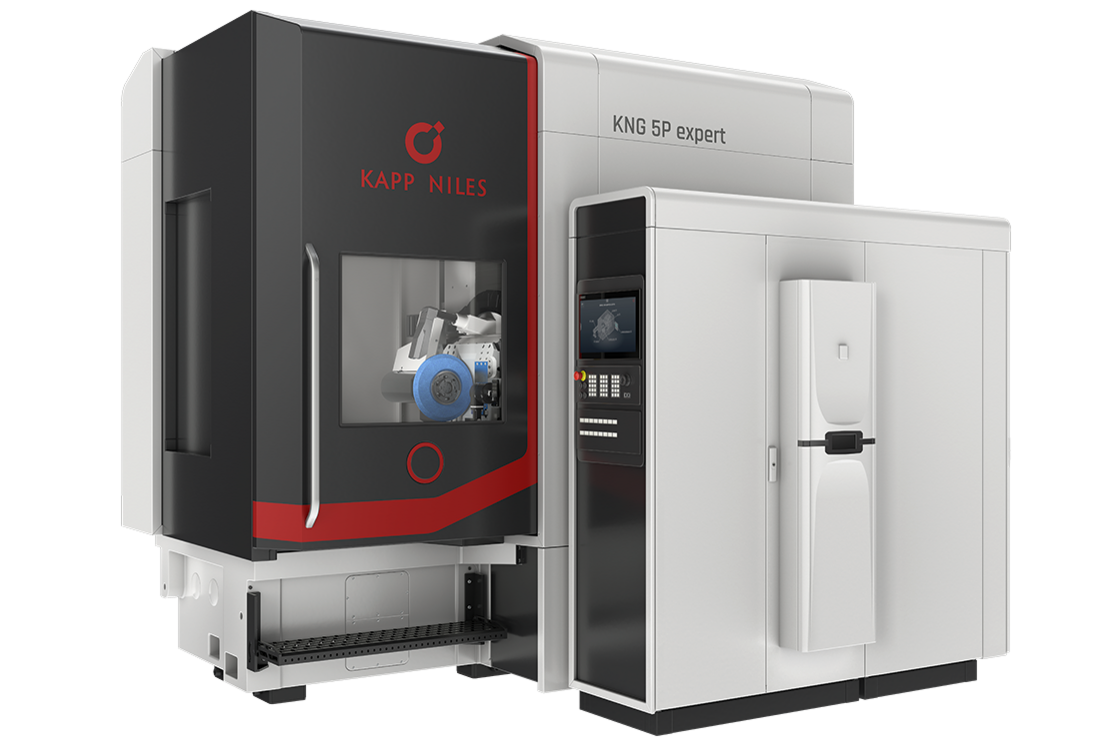

KNG 5P expert
Verzahnungs-Profilschleifmaschine
| max. Kopfkreisdurchmesser | 500 (600) mm |
| max. Werkstücklänge | 1.500 mm |
| Modulbereich | 0,5 - 25 mm |
| max. Verzahnungsbreite | 675 mm |
| max. Schrägungswinkel | ±45 Grad |
Die neuentwickelte KNG 5P expert ist für die präzise Bearbeitung von Außen- und Innenverzahnungen ausgelegt. Das Maschinenkonzept vereint eine kompakte Bauweise mit exzellenter Rüstfreundlichkeit - ideal für flexible Fertigungsanforderungen. Auf der leistungsstarken, direkt angetriebenen Schleifspindel mit Drehzahlen bis 9.500 rpm können bei geringstem Rüstaufwand Schleifscheiben im Durchmesserbereich von 60 bis 350 mm eingesetzt werden.
Zum Wechsel der Abrichtrolle schwenkt die direkt angetriebene Abrichtspindel in eine ergonomische Position. Durch 5-Achs-interpoliertes Schleifen über eine offene Schwenkachse können anspruchsvolle Modifikationen hochproduktiv und nahezu verschränkungsfrei im Zweiflankenschliff erzeugt werden. Die Maschine verfügt über einen großzügig dimensionierten Rundtisch mit elektrischem Direktantrieb und tiefer Rundtischbohrung für lange Wellen. Mit ihrem breiten Spektrum an Optionen bietet die KNG 5P expert eine passgenaue Konfigurierbarkeit für unterschiedlichste Anwendungen.
Große Flexibilität bei kompaktem Design
Mit der KNG 5P expert denken wir unser langjähriges Erfolgsmodell - die ZE Baureihe - konsequent weiter. Neben allen Vorteilen dieser bewährten Baureihe überzeugt die Profilschleifmaschine mit zusätzlichen und neuen Optionen, die dem Anwender größte Flexibilität ermöglichen.

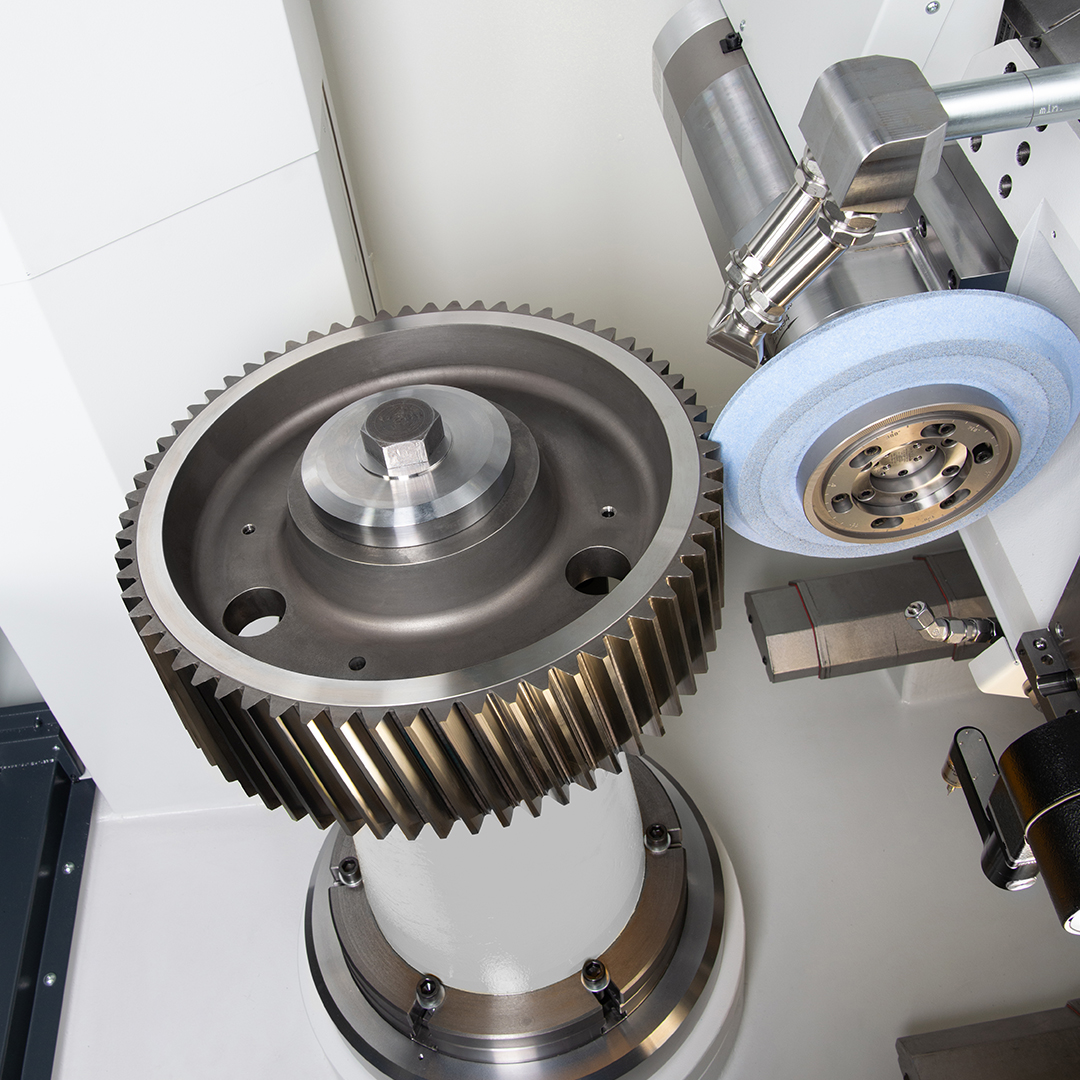

Werkstücke mit einer Verzahnungsbreite bis zu 675 mm können bearbeitet werden.
Die direkt angetriebene Abrichtspindel schwenkt zwischen einer Arbeits- und einer Parkposition.

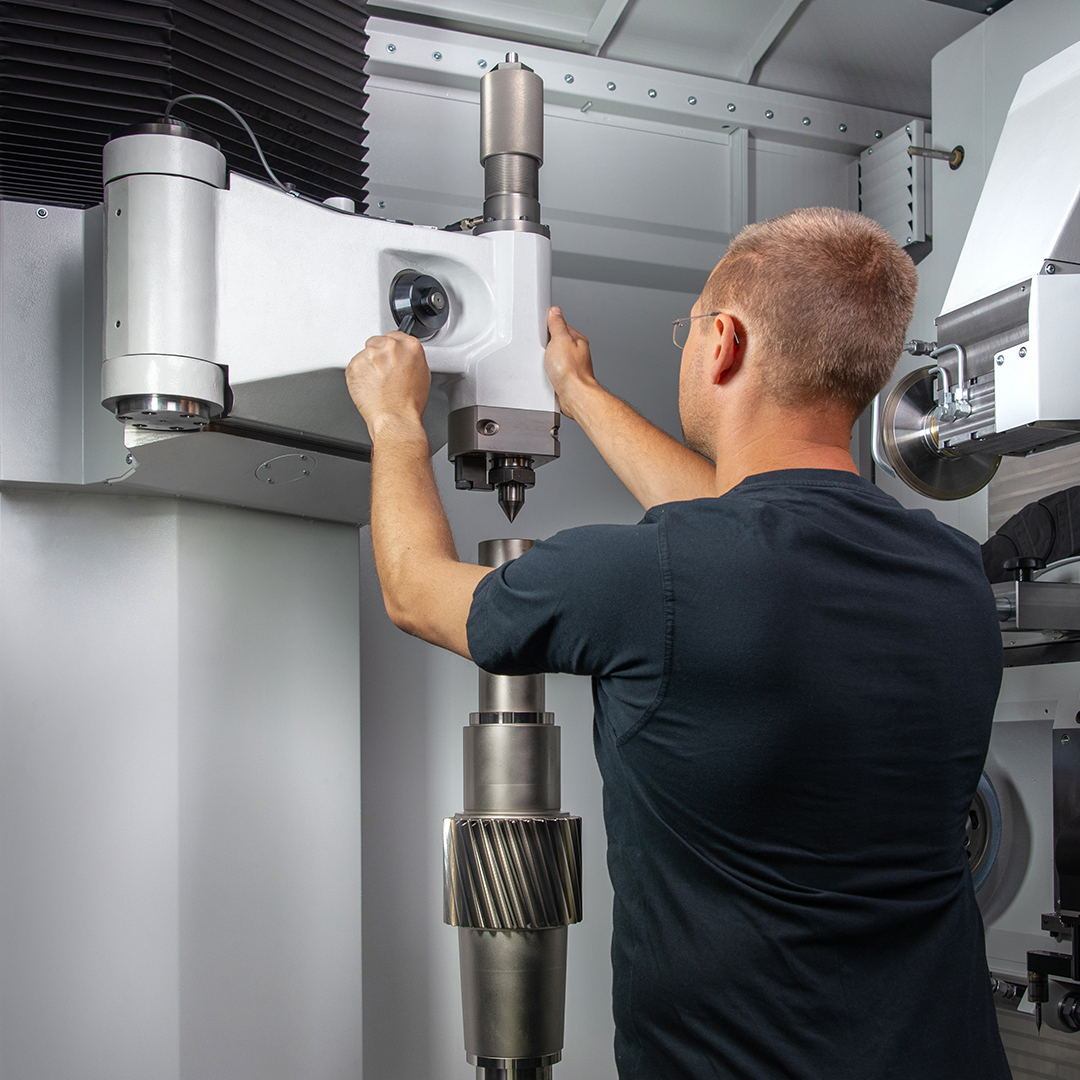

Der Reitstock ist wegschwenkbar und stufenlos justierbar auf einen Spitzendruck bis 2.000 N.

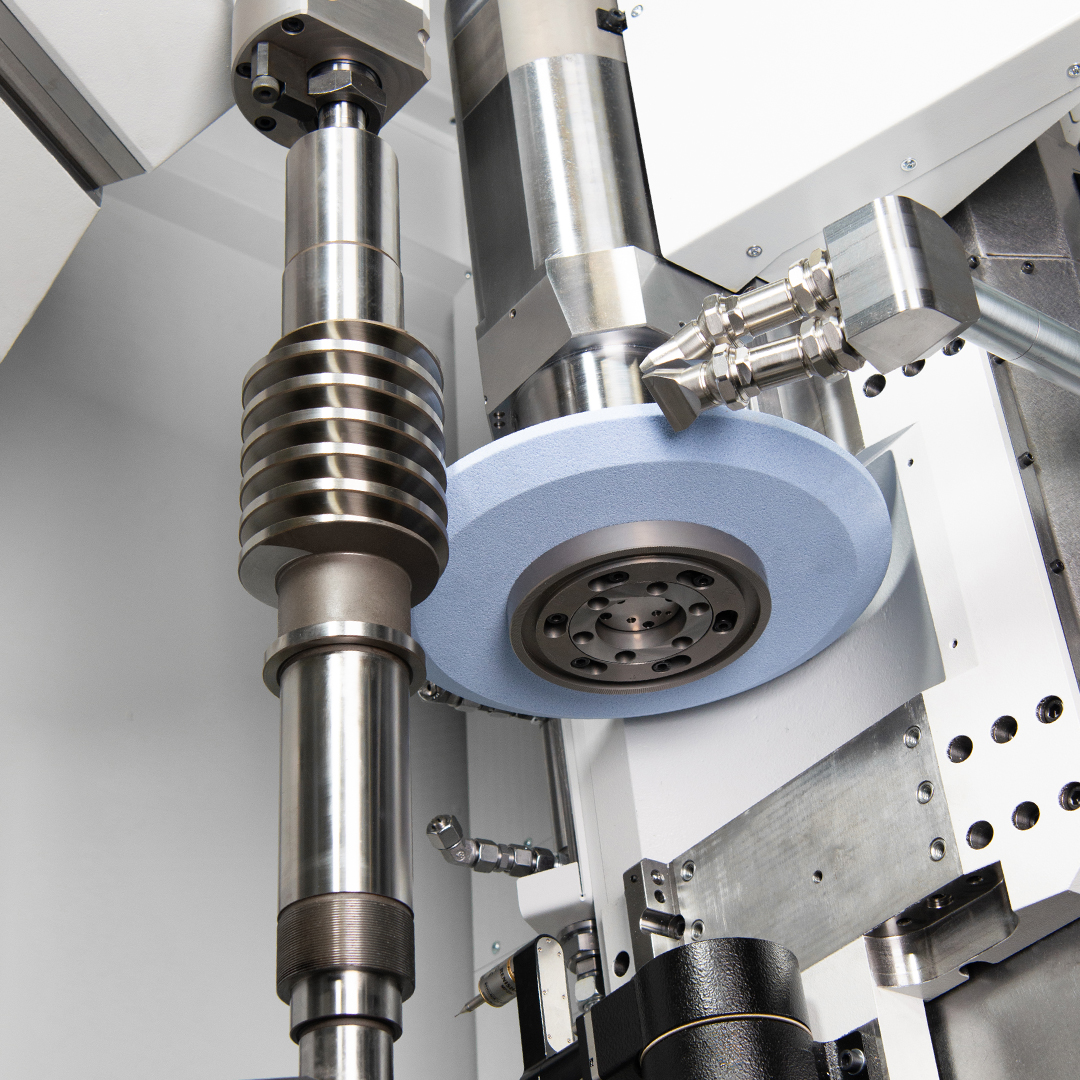

Mit der KNG 5P expert können Schnecken mit Steigungswinkeln bis 45 Grad geschliffen werden.
