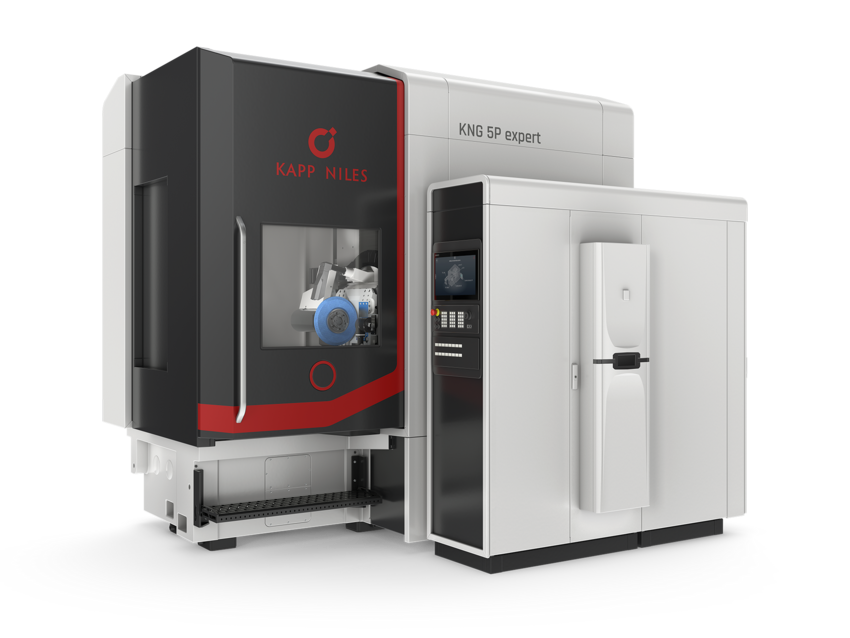

Große Flexibilität bei kompaktem Design: Die neue Profilschleifmaschine KNG 5P expert von KAPP NILES eignet sich hervorragend für die präzise Bearbeitung von Außen- und Innenverzahnungen. Als Weiterentwicklung der etablierten ZE Baureihe vereint sie deren Vorteile mit zahlreichen Extra-Optionen. „Die KNG 5P expert lässt sich für unterschiedlichste Anwendungen nutzen und ermöglicht effizientes Arbeiten bei exzellenter Verzahnungsqualität“, betont KAPP NILES Produktspezialist Boris Maschirow.
Ergonomische Bedienung

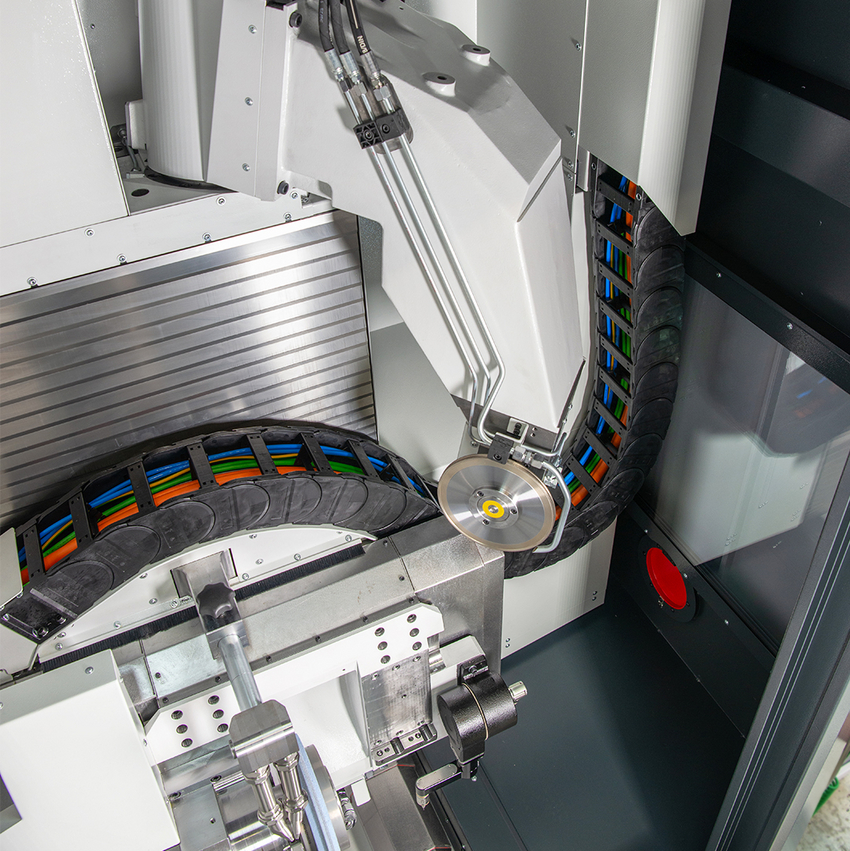

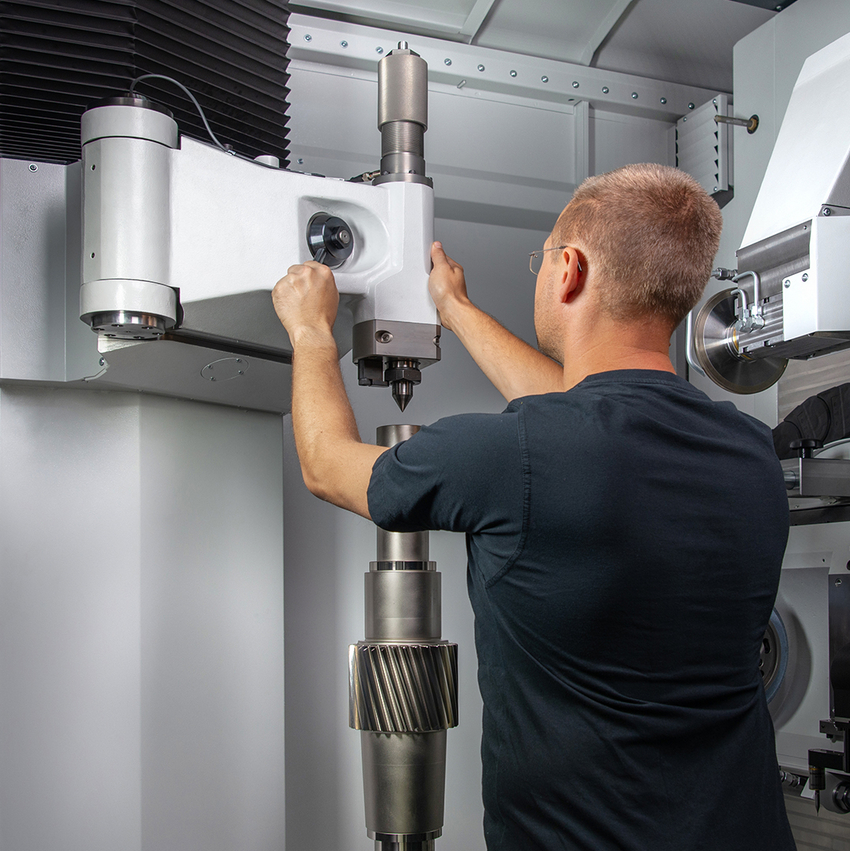

Die KNG 5P expert zeichnet sich durch ihre exzellente Rüstfreundlichkeit aus. Zum Wechsel der Abrichtrolle schwenkt die direkt angetriebene Abrichtspindel in eine ergonomische Position. Abrichtwerkzeuge lassen sich so bequem von außerhalb der Maschine wechseln. Der optimierte Gegenhalter mit einem Hub von 850 mm und der darauf aufgebaute wegschwenkbare Reitstock mit stufenlos justierbarem Spitzendruck bis 2.000 N erweitern den Anwendungsbereich von Spannungen zwischen Spitzen erheblich.
Vielfältige Anwendungen

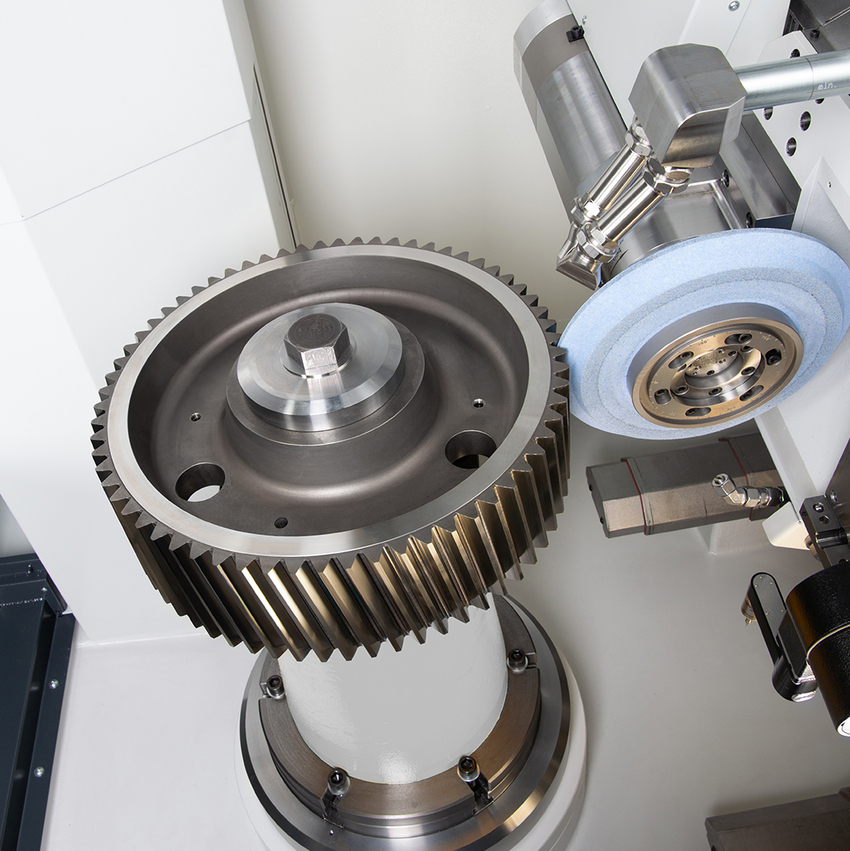

Von Zahnrädern über Ritzelwellen bis hin zu Schnecken lassen sich auf der KNG 5P expert verschiedenste Werkstücke mit einer Verzahnungsbreite bis 670 mm schleifen. Die leistungsstarke Schleifspindel verfügt über einen Direktantrieb mit Drehzahlen bis 9.500 rpm bei bis zu 64 Nm Antriebsmoment. Diese erlaubt den Einsatz von Schleifscheiben im Durchmesserbereich von 60 bis 350 mm.
Der Rundtisch mit einem Durchmesser von 400 mm, elektrischem Direktantrieb und tiefer Bohrung für lange Wellen ist großzügig dimensioniert. Trotz des extrem breiten Anwendungsbereichs und der robust ausgelegten Hauptkomponenten hat die Maschine dank der kompakten Bauweise nur einen sehr geringen Platzbedarf.
Zusätzliche Optionen
Anspruchsvolle Modifikationen können auf der KNG 5P expert durch 5-Achs-interpoliertes Schleifen über eine offene Schwenkachse hochproduktiv und nahezu verschränkungsfrei im Zweiflankenschliff erzeugt werden.

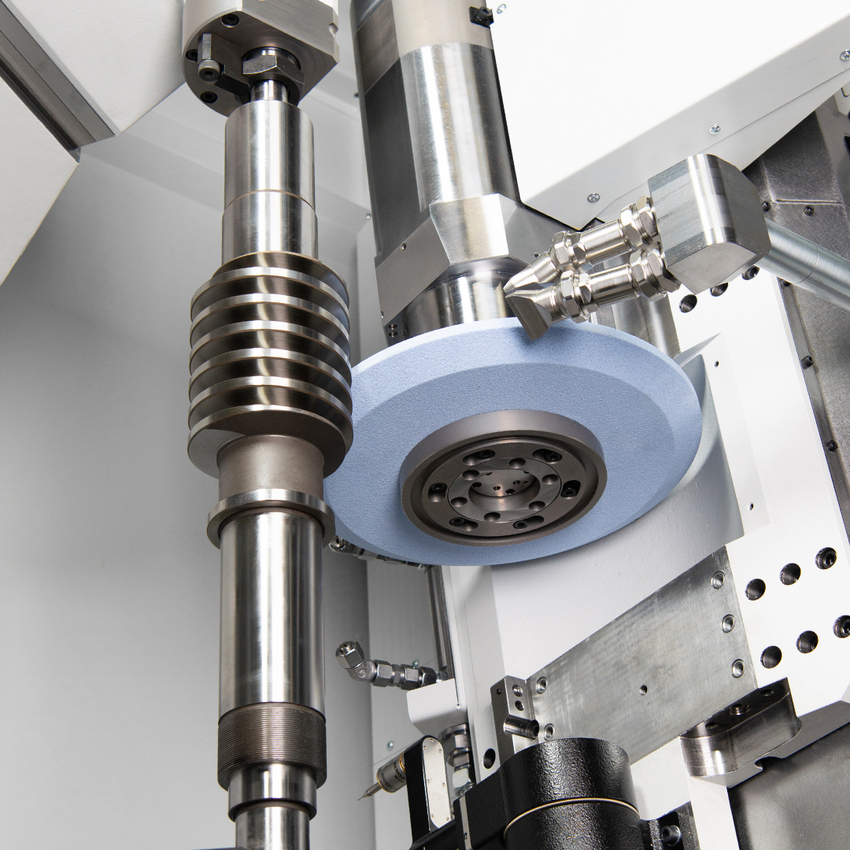

Beim Schleifen von Schnecken schwenkt der Abrichtarm komplett aus dem Arbeitsbereich des Schleifschlittens, wodurch der volle Hub von 675 mm genutzt werden kann.
Die Maschine lässt sich mit automatisch CNC-nachgeführten Kühlschmierstoff-Düsen ausrüsten. Zusätzlich kann die KNG 5P expert mit einer Beladeluke ausgestattet werden, um die Maschine automatisiert zu beladen.
„Mit der KNG 5P expert denken wir unser langjähriges Erfolgsmodell - die ZE Baureihe - konsequent weiter. Neben allen Vorteilen dieser bewährten Baureihe überzeugt die Profilschleifmaschine mit zusätzlichen und neuen Optionen, die dem Anwender größte Flexibilität ermöglichen“, resümiert Produktspezialist Boris Maschirow.
