ZP

Verzahnungs-Profilschleifmaschinen

Ausdauernd!

Das Maschinenkonzept steht für höchste erreichbare Werkstückqualitäten, Flexibilität und lange Lebensdauer.

Innenverzahnungen und Außenverzahnungen

Profilschleifen abrichtbar und abrichtfrei

Geeignet für Mittelserie

Umfangreich.

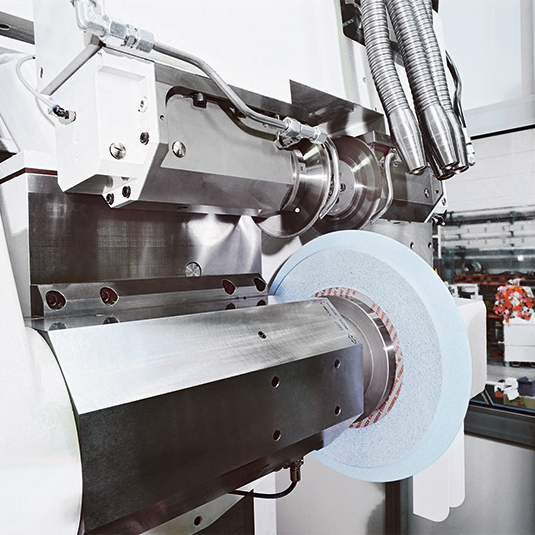

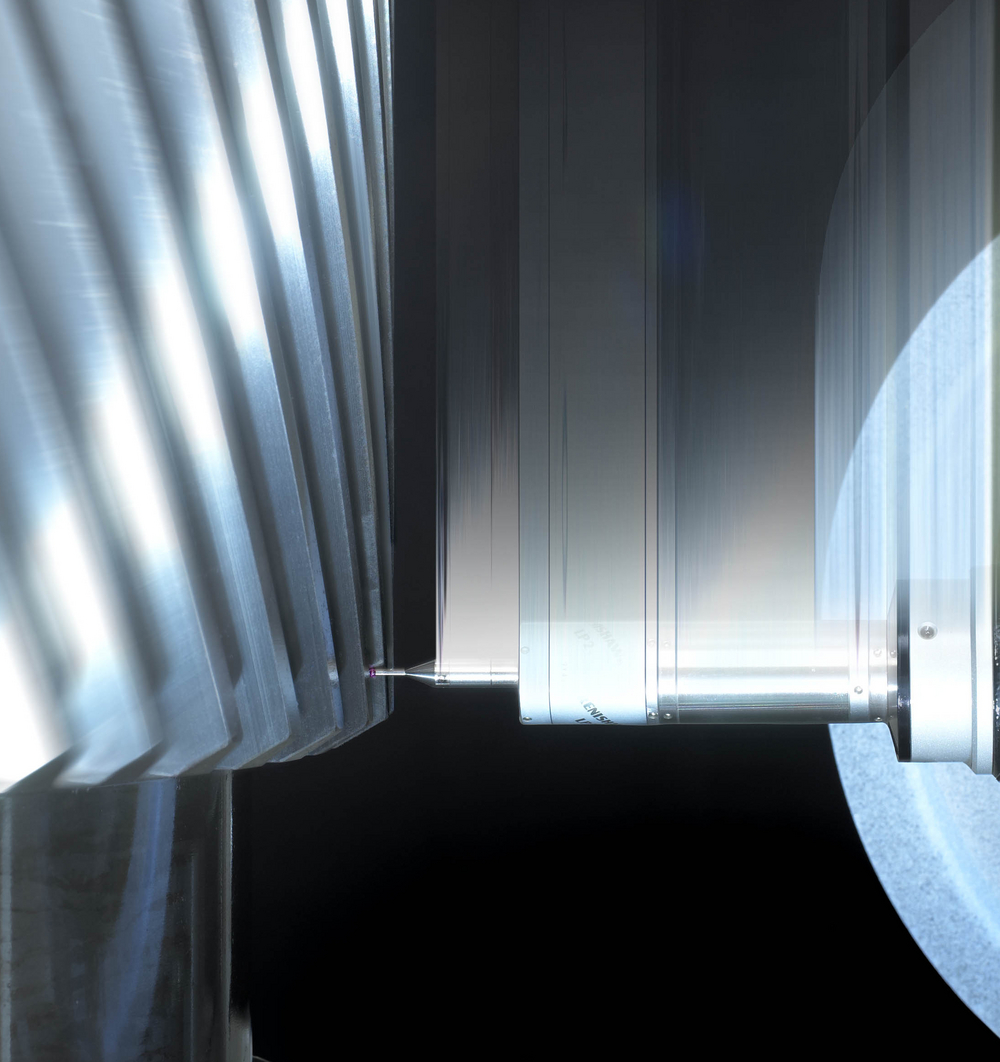

Die Grundmaschinen sind mit Abrichter, integrierter Messeinrichtung, Auswuchteinrichtung sowie umfangreicher Software ausgestattet.

Die Maschinen verfügen über großzügig dimensionierte Rundtische mit elektrischem Direktantrieb und tiefen Rundtischbohrungen.

Langlebig.

Hydrostatische Lagerungen und Führungen erlauben eine hochgenaue Positionierung, hervorragende Belastbarkeit und nahezu unbegrenzte Lebensdauer.

Unterm Strich.


max. Kopfkreisdurchmesser
1.600 - 2.800 mm (ZP 16 - 28)
3.200 - 8.000 mm (ZP 30 - 80)

max. Werkstücklänge
2.200 mm (ZP 16 - 28)
auf Anfrage (ZP 30 - 80)

max. Modul
40 (ZP 16 - 28)
50 (ZP 30 - 80)

max. Verzahnungsbreite
1.000 - 1.800 mm (ZP 16 - 28)
1.500 - 2.000 mm (ZP 30 - 80)

max. Schrägungswinkel
+45 / -120 Grad

Anspruchsvoll.

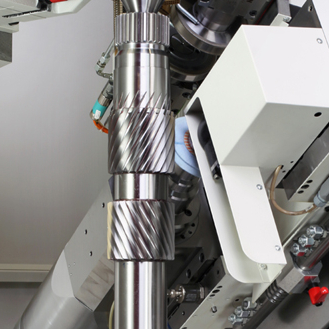

Dank moderner Antriebs- und Steuerungstechnik können anspruchsvollste Anwendungen unter Verwendung der 5-Achs-Interpolation geschliffen werden.

Vielfältig.

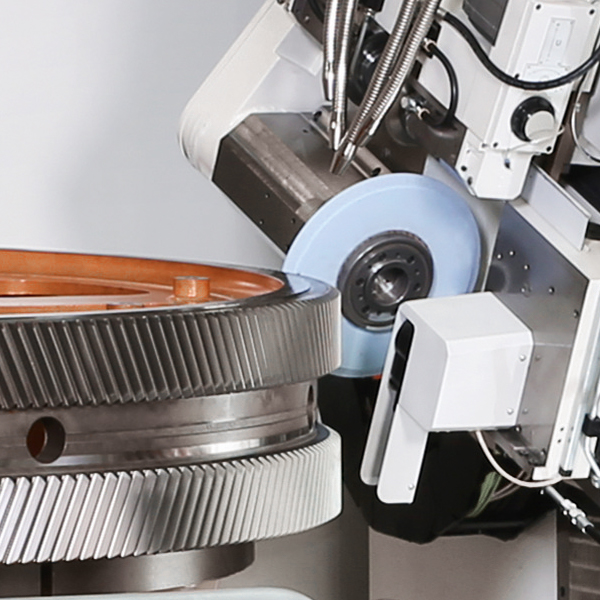

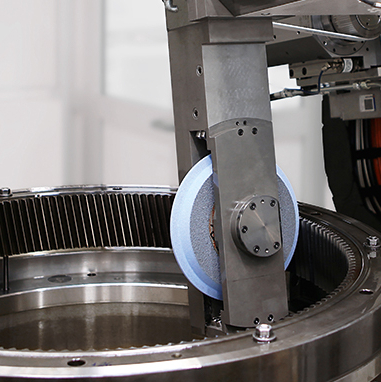

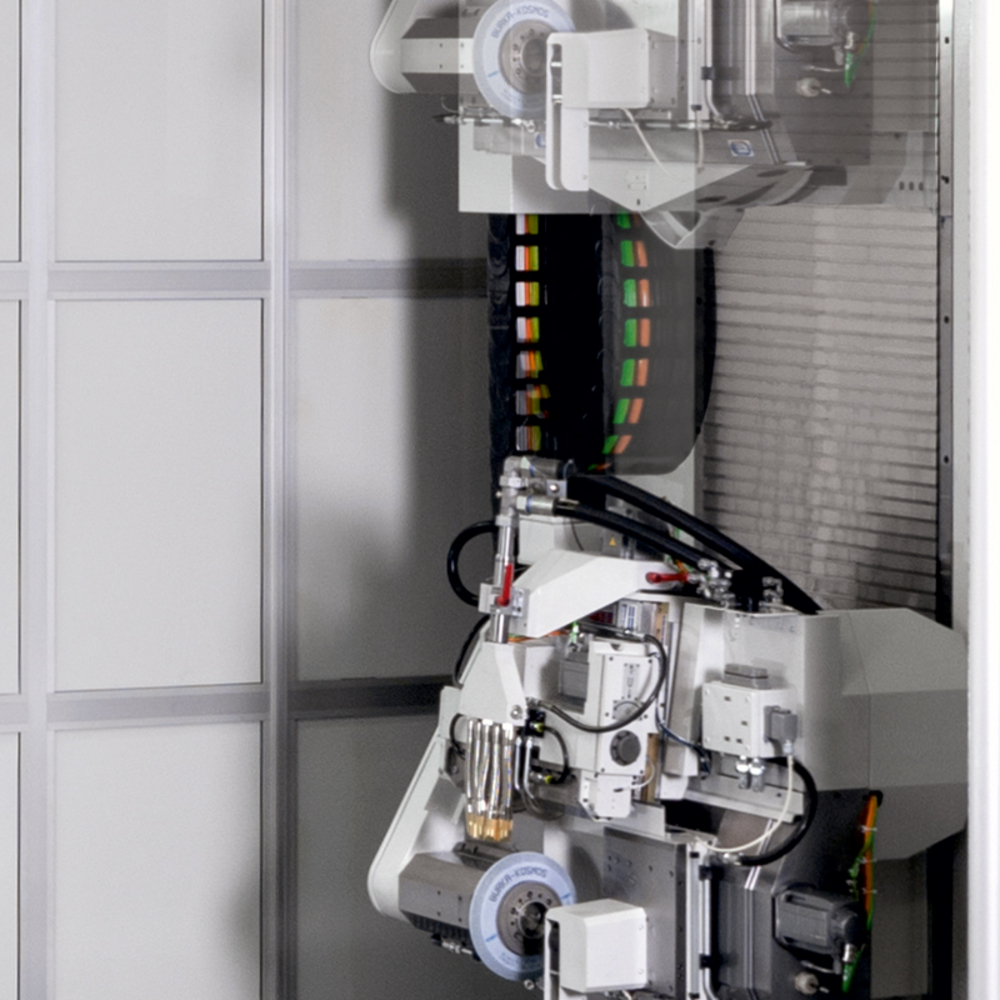

Alle Maschinen der ZP Baureihe können mit Innenschleifeinrichtungen ausgerüstet werden. Für das Schleifen von Außenverzahnungen stehen verschiedene Spindelvarianten zur Verfügung.
