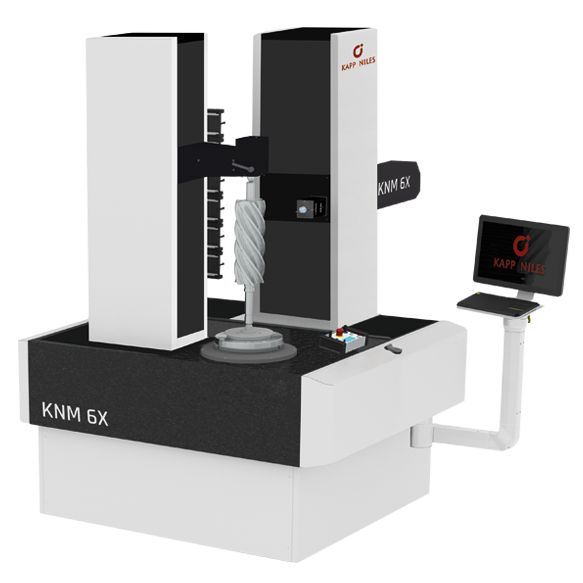

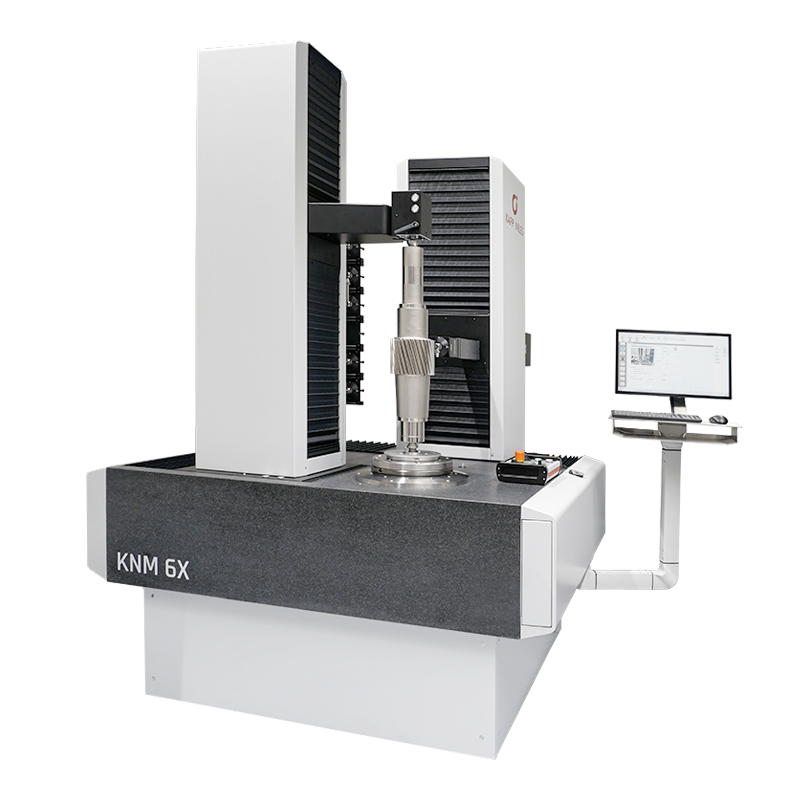

KNM 2X / 4X / 6X / 9X 系列

齿轮测量设备的中小型工件

 KNM 2X / 4X / 6X / 9X
最大工件直径300 / 450 / 750 / 1250 毫米
最大可测量工件宽度 内部120 / 400 / 400 / 400 毫米
最大可测量工件宽度 外部450 / 650 / 850 / 1020 毫米
支架 L / D480 | 300 / 850 | 450 / 1.000 | 700 / 1200 | 1000 毫米
最大工件重量80 / 500 / 500 / 1500 公斤

分析式测量机 KNM 2X / 4X / 6X / 9X 设计用于高精度测量齿部、齿部刀具和轴对称工件。所有的导向装置和花岗岩底板都具有极高的耐久性并具有同样低的膨胀系数。空气轴承具有防摩擦性能，可确保完美且无磨损的导向且不会有短轴误差。

底板下方的气动弹簧元件可以 安全地屏蔽冲击和振动，因此不需要特殊的地基。回转台的无铁芯直线电机和扭矩电机确保了极高的位置精度和行线可靠性。尽管设计紧凑，但宽大的移动区域确保了每种形状相对于基圆的切向滚动。开关柜无需进行搭建。

KNM 2X / 4X / 6X / 9X

  • 通过创新的夹紧系统减少辅助生产时间
  • 紧凑式设计和快速的测量过程
  • 智能托架，以实现工作区域的最佳装载和扩展 (适用于 KNM 2X, 6X 和 9X)
