KNM X 系列

齿轮测量设备的大型工件

最大工件直径6000 毫米
最大可测量工件宽度1.000-2.100 毫米
机器轴的数量3+1 / 4+1
最大工件重量1.500 - 40.000 公斤

* 根据客户需求进行设计

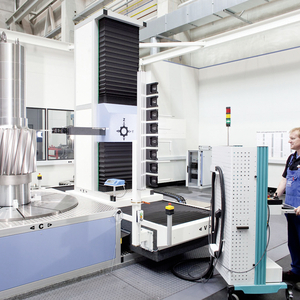

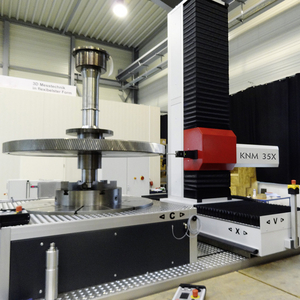

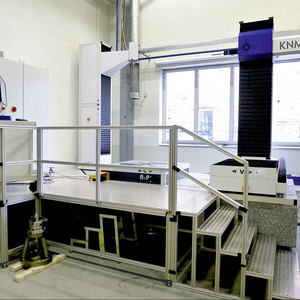

KNM X 系列可以根据客户需求设计为适用于中等和大型齿部的固定机器，也可以设计为扩展坞。此外，任意尺寸的机器底座都配有回转台和可运输的3轴测量设备。KNM X 机器的特点是：具有最佳可达性的高精度机械装置，基于激光的安全设施，轴承间距大和大尺寸的导向横截面。

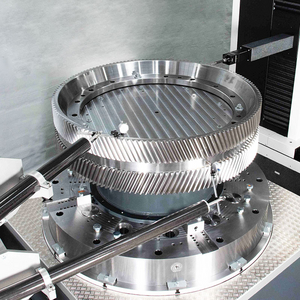

在所有线性轴中都使用直线电机。带有空气轴承或静液压轴承（直径为500至1800毫米）的高精度回转台配有直接驱动装置/直通孔。底板下方受控的空气弹簧元件可安全地屏蔽冲击和振动，不需要特殊地基。通过使用靠近重心的驱动装置确保将动态变形降至最低。

KNM X

  • 在测量室或生产中—无需单独的 地基
  • 通过电机将测量单元（V 轴）定位到当前工件直径上

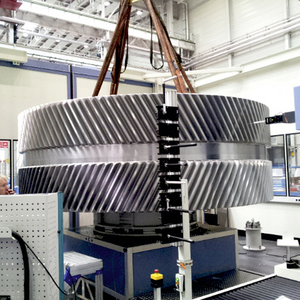

  • 有多用应用方式、例如: 正齿轮齿、锥形齿轮、轴、刀具、滚动轴承环等
