ZE 系列
成型磨齿机

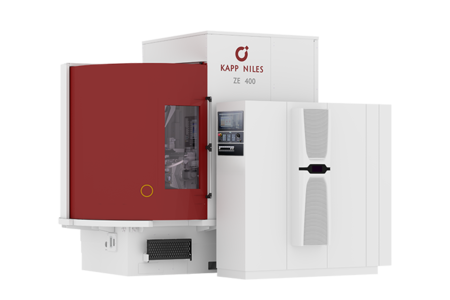

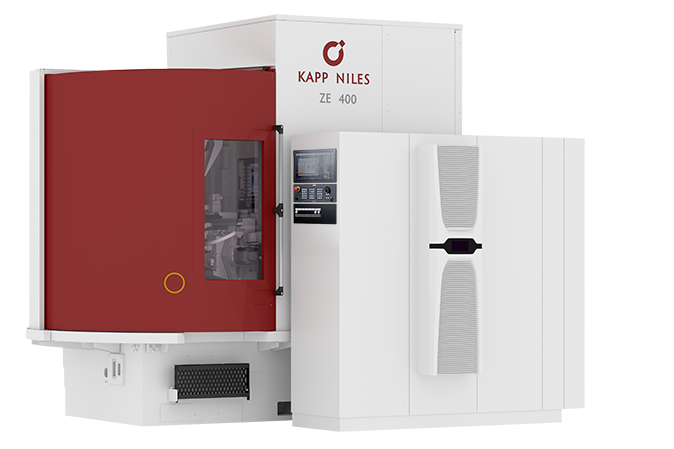

![[Translate to Chinese:] Verzahnungsprofilschleifmaschine ZE 400](https://www.kapp-niles.com/fileadmin/_processed_/8/7/csm_ZE_400_800x800_39bd0f7bbb.png)
ZE 系列齿轮成型磨床可用于外齿部、内齿部的高精度加工。机器设计理念:高质量,使用寿命长,操作十分简便,结构紧凑。主机配备有冷却润滑系统、修整器、托架、集成的测量装置、平衡装置以及用于磨削和渐开线型测量的全面的软件。
机门敞开的范围大,易于接近,可以在车间地面进行操作,使得在加工单个零件和小批量工件时十分易于装调。机器配有由电机直接驱动的大尺寸回转台,并带有回转台深孔。
ZE 系列的所有机器都可以配备内部磨削装置。
最大齿顶直径 [毫米] | 最大工件长度 [毫米] | 模数 [毫米] | 最大齿宽 [毫米] | 最大螺旋角 [度] | |
---|---|---|---|---|---|
ZE 400 | 400 (500) | 1.100 | 0,5 - 20 (25) | 400 | - 45 / + 120 |
ZE 630 / 800 / 1200 | 650 / 800 / 1.200 | 1.350 | 0,5 - 20 (25) | 600 | - 45 / + 120 |
