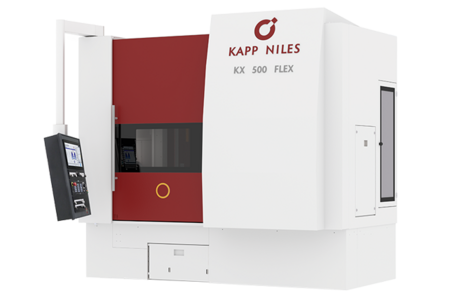

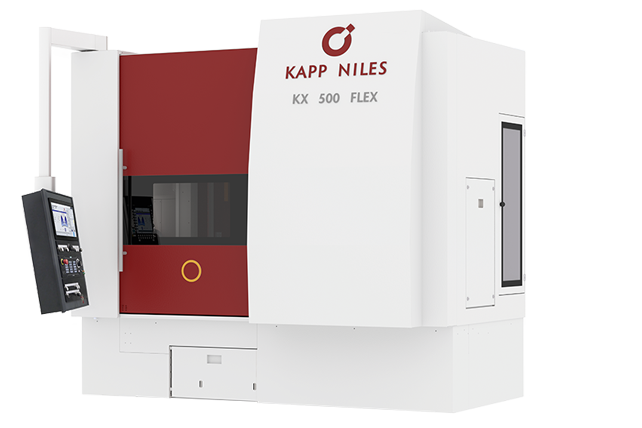

KX 500 FLEX

齿轮中心

获得专利的 KX 500 FLEX 设计用于灵活使用各种刀具和加工工艺。这样可以根据不同的应用配置出最优的生产解决方案,以为各种不同的加工任务和各种批量范围提供高效、经济的解决方案。既可以使用可修整刀具进行灵活加工,也可以使用无需修整的 CBN 刀具进行高效率生产以及磨削带干扰边的齿部。
机器设计以数控回转台为基础,该数控回转台将尾座和修整器集成在工件心轴上。成型单元可以是单轴或双轴结构。

  最大齿顶直径
[毫米]

最大工件长度
[毫米]

模数
展成蜗杆磨削 / 成型磨削
[毫米]
最大齿宽
[毫米]

最大螺旋角
[度]

KX 500 FLEX 500 1000 0,5 - 8 / 0,5 - 12 520 ±45
