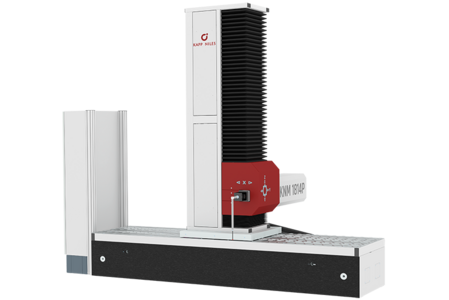

KNM P 系列

针对齿轮和各种工件的便携式测量设备

KNM P 系列的设备已根据客户对测量齿部、环形工件(如轴承环)、外壳等的特殊要求直接在生产机器上进行了优化调整。 通过结合按照客户要求设计(扩展坞)的底板和回转台,产生了一个完美的 4 轴测量设备。在没有回转台的情况下也可以直接在车间中进行测量。在 KNM P 机器中还使用了特殊结构的高精度机械装置,易于接近,并具有最先进的驱动技术(直线电机)。

数控3轴结构可检测所有齿部参数或一般工件轮廓。 特别引人注意的是任意可选的工件直径以及从 A 到 B 的便捷运输。测量设备放置在直接与生产机器或地基相连的稳定垫板上。

  最大
工件直径
[毫米]
最大
可测量工件宽度
[毫米]
机器
轴的数量
轴数量
[毫米]
X轴 Y轴 Z轴
KNM 67P 可变 700 3 400 600 750
KNM 1612P 可变 1200 3 700 1600 1200
KNM 1814P 可变 1400 3 700 2800 1400
KNM YZP 可变 可以根据客户需求进行设计
