Doppelschrägverzahnungen
Kleine Lücken, höchste Präzision: Doppelschrägverzahnungen kommen dort zum Einsatz, wo hohe Kräfte übertragen und kompakte Getriebekonzepte realisiert werden sollen. KAPP NILES bietet innovative Lösungen für die Hartfeinbearbeitung dieser anspruchsvollen Werkstücke.
Doppelschrägverzahnungen präzise fertigen

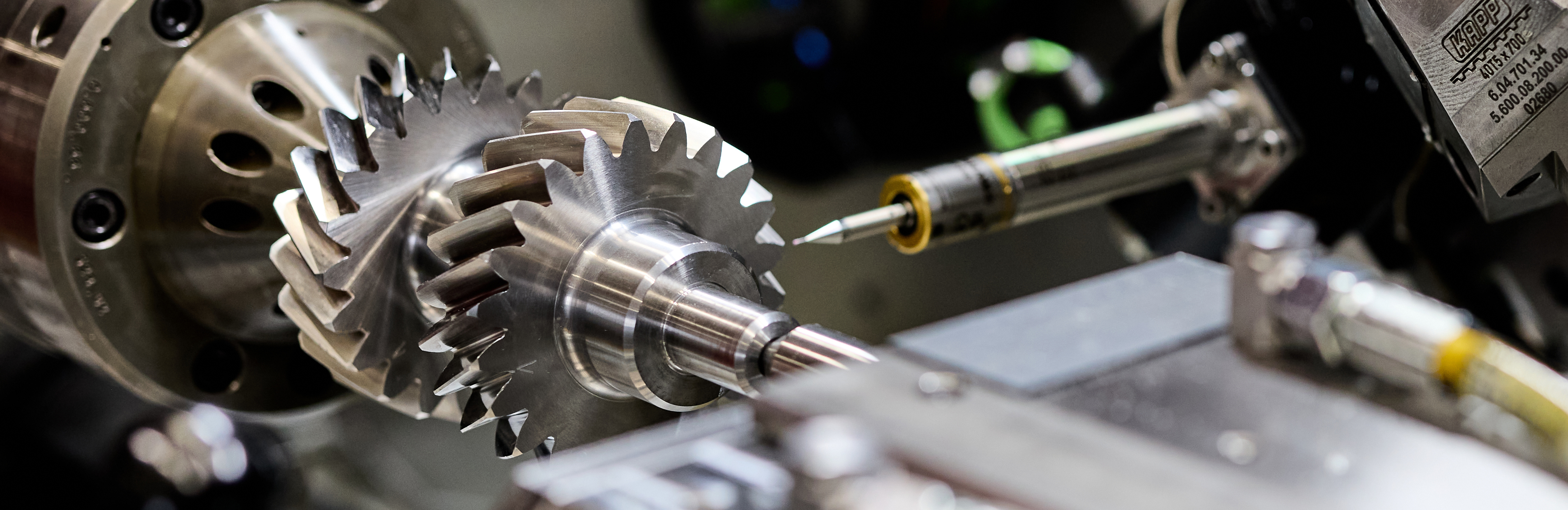

Doppelschrägverzahnungen bestehen aus zwei symmetrisch angeordneten Verzahnungen mit entgegengesetztem Schrägungswinkel. Dadurch heben sich die Axialkräfte im Getriebe gegenseitig auf. Für die Hartfeinbearbeitung der Zahnflanken im Profilschleifverfahren ist zwischen den Verzahnungen eine Lücke für den Werkzeugauslauf erforderlich.
Insbesondere bei gewichtskritischen Anwendungen soll diese Lücke möglichst klein ausfallen. Gleichzeitig müssen Präzision und Produktionssicherheit gewährleistet bleiben. Dafür bietet KAPP NILES abgestimmte Maschinen-, Werkzeug- und Technologielösungen.
Maschinen für jede Werkstückgröße

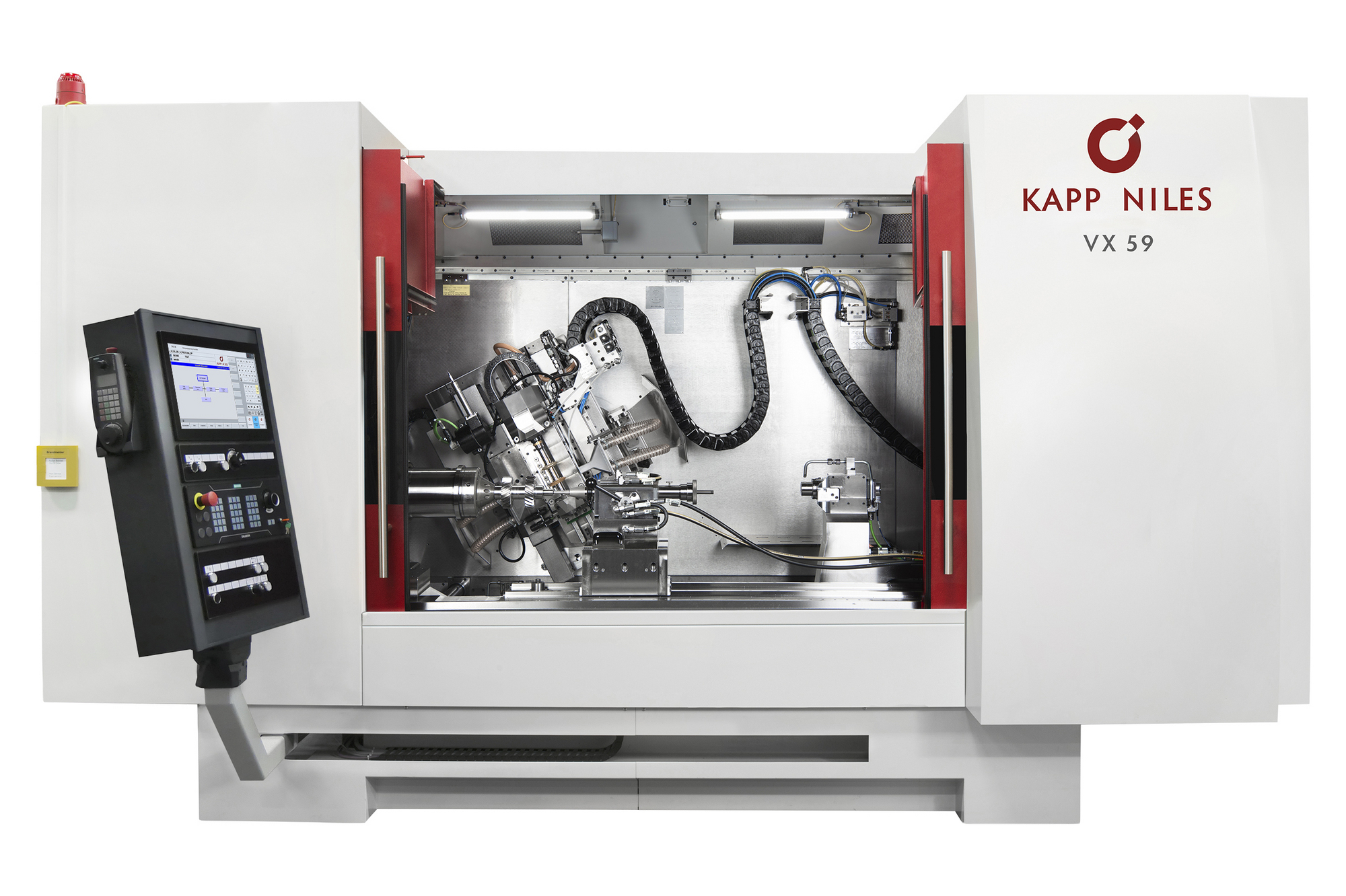

KAPP NILES bietet Maschinenkonzepte zum Schleifen von Doppelschrägverzahnungen in unterschiedlichen Größenbereichen. Dazu gehören Maschinen der VX Baureihe mit horizontaler Werkstückachse sowie Maschinen der Baureihen KNG master, ZE und KNG 5P expert mit vertikaler Werkstückachse.
Alle Maschinen können mit Hard- und Softwarepaketen ausgestattet werden, die speziell auf das Schleifen von Doppelschrägverzahnungen abgestimmt sind. Gemeinsam mit Ihnen finden wir die passende Maschine für Ihren individuellen Anwendungsfall.
Optimale Werkzeuge

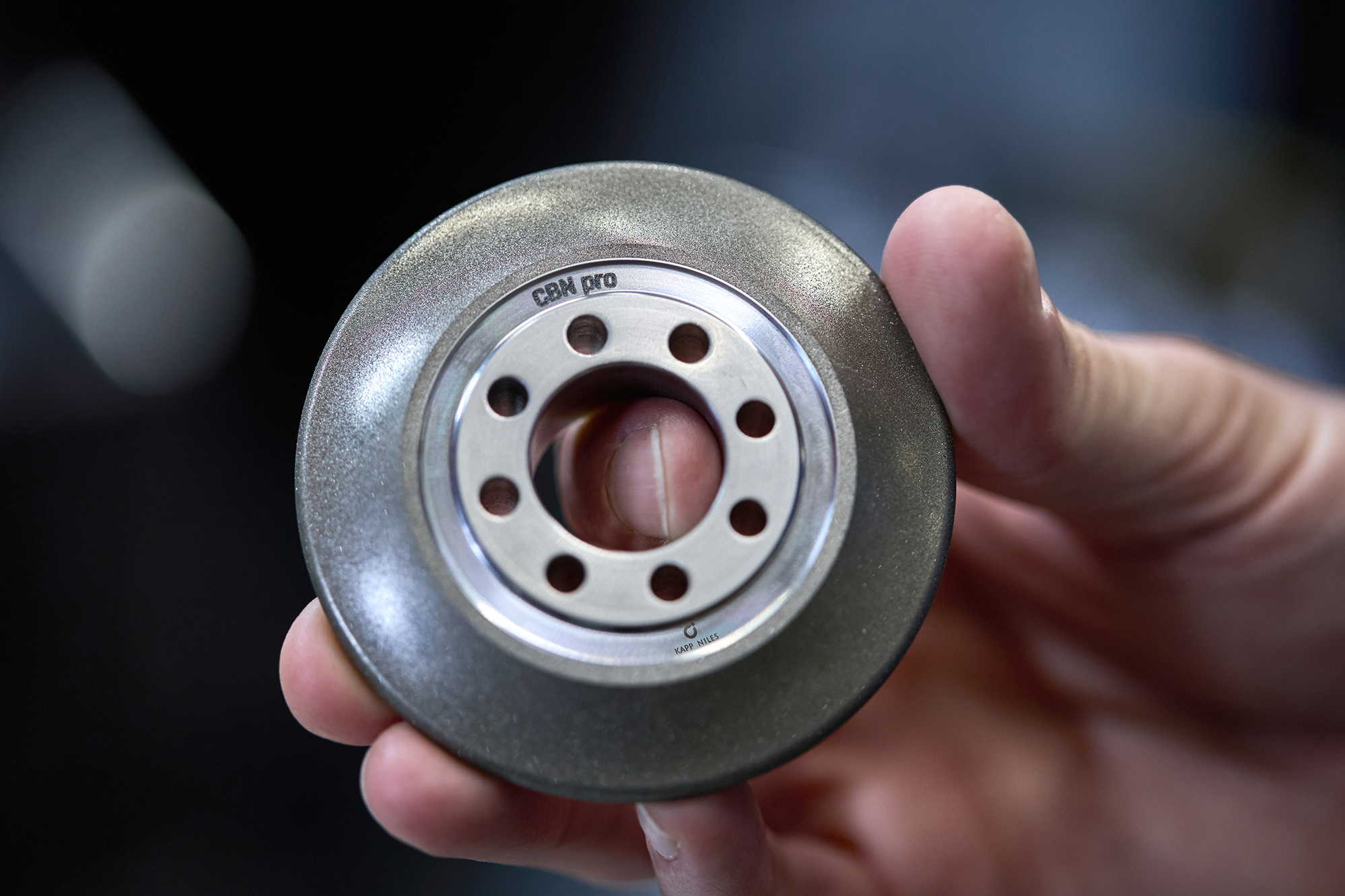

Auf Maschinen von KAPP NILES können Doppelschrägverzahnungen sowohl mit abrichtbaren als auch abrichtfreien Profilschleifscheiben bearbeitet werden. Leistungsfähige CBN-Werkzeuge bieten den entscheidenden Vorteil, dass ihr Durchmesser optimal auf die verfügbare Lückenbreite ausgelegt werden kann. So lässt sich eine konstante Qualität über die gesamte Werkzeuglebensdauer sicherstellen.
Schleifspindeln mit Gegenlager

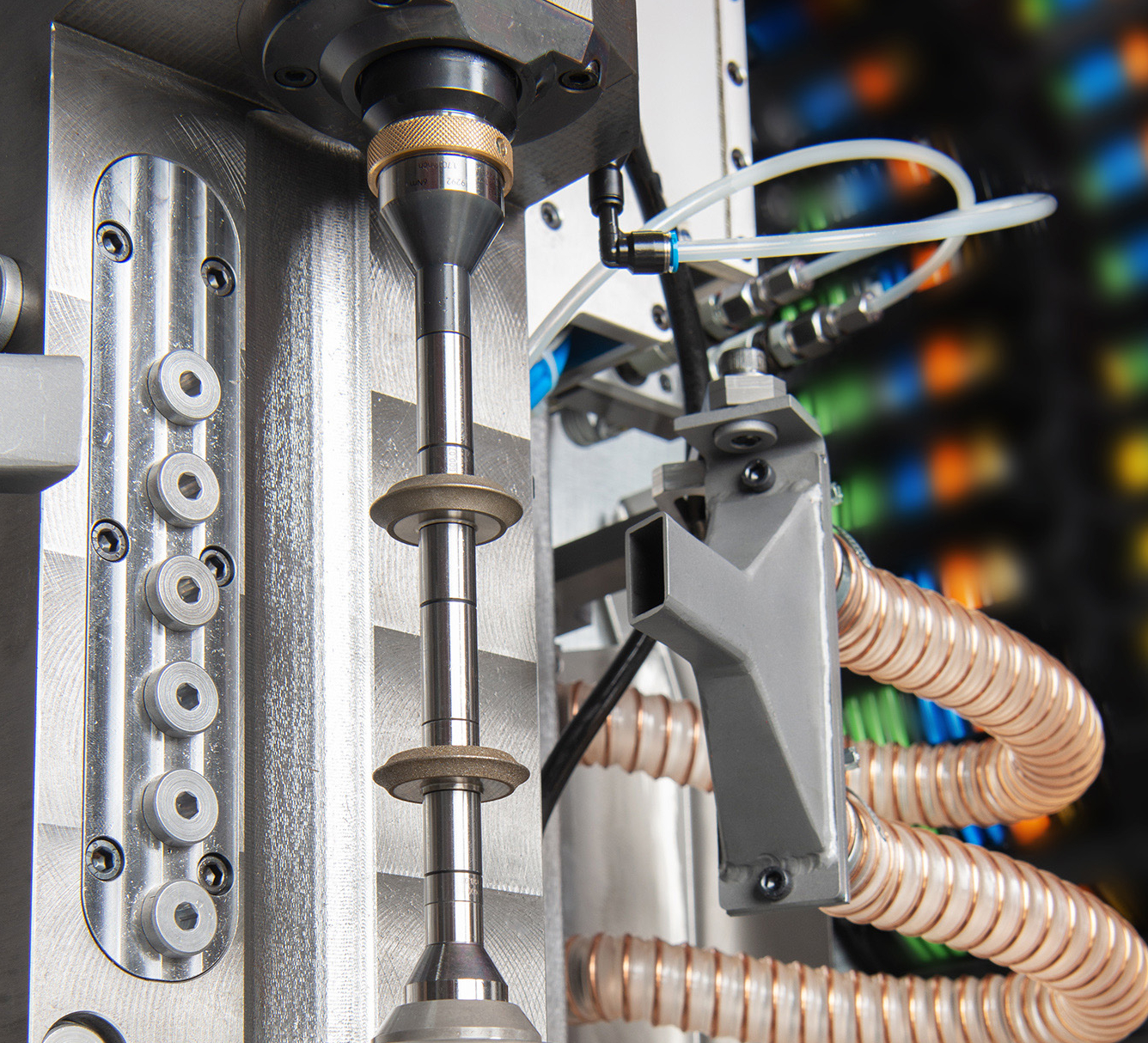

Für höchste Abtragsraten und Oberflächengüten wird meist ein zweistufiger Prozess mit CBN-Schrupp- und Schlichtwerkzeug eingesetzt. Dafür haben wir optimierte Schleifspindeln mit Gegenlager entwickelt, die auch bei kleinsten Scheibendurchmessern höchste Präzision und Produktivität ermöglichen. Die integrierte HSK-Schnittstelle verkürzt die Rüstzeiten auf ein Minimum.
Schleifen, Messen, Dokumentieren
Eine besondere Herausforderung ist die Prozesskette aus aufmaßorientiertem Ausrichten, Schleifen, Messen und Dokumentieren des Materialabtrags. Gleichzeitig wird die Lage des DHC-Punktes optimiert. Mit dem integrierten Messtaster und dem zugehörigen Softwarepaket lassen sich diese Aufgaben auf unseren Maschinen besonders benutzerfreundlich durchführen.
Hochpräzises Messen

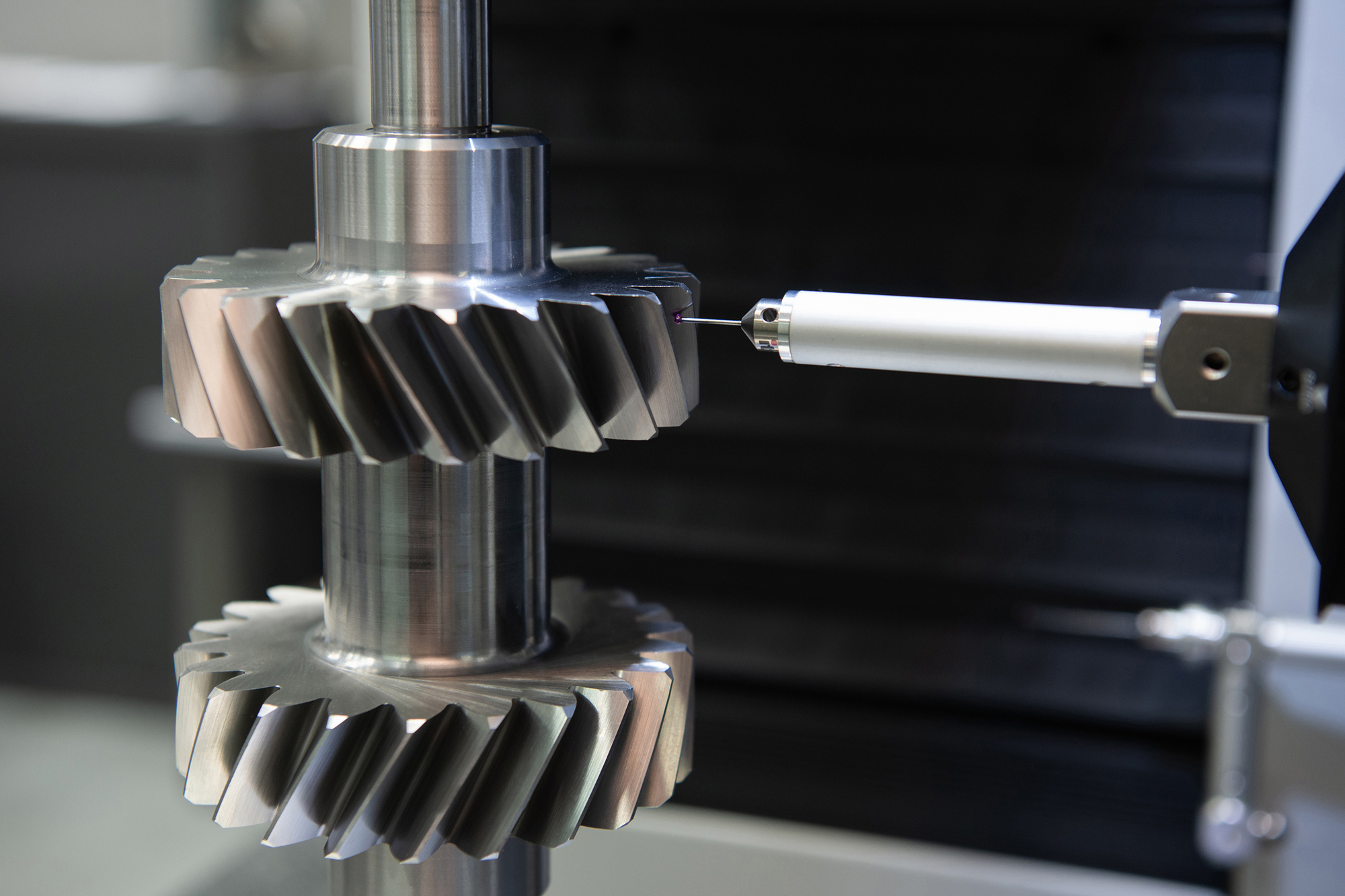

Um die Qualität der geschliffenen Doppelschrägverzahnungen zu überprüfen, können unsere Messmaschinen vom Typ KNM 2X | 4X | 6X | 9X eingesetzt werden. Sie decken unterschiedliche Messbereiche ab und ermöglichen eine präzise Kontrolle der gefertigten Werkstücke.
Die Lage des DHC-Punkts als eine der wichtigsten Stellgrößen für das gesamte Getriebe kann auch auf Messmaschinen von KAPP NILES hochpräzise gemessen und dokumentiert werden. Damit ergänzt unsere Messtechnik den Bearbeitungsvorgang von Doppelschrägverzahnungen auf der Schleifmaschine optimal.
Fallstudie: Lückenbreite halbieren
Wie lässt sich die Lückenbreite einer Doppelschrägverzahnung von 30 auf 15 mm reduzieren?
Gemeinsam mit einem europäischen Luft- und Raumfahrthersteller haben wir den Schleifprozess optimiert und eine spezielle Schleifspindel mit Gegenlager entwickelt, die auch bei sehr kleinen Schleifscheibendurchmessern hohe Präzision und Produktivität ermöglicht. Die Ergebnisse und Hintergründe dieses Projekts beschreibt Holger Staub im Whitepaper.
Anwendungsbeispiel Luft- und Raumfahrt
Die Nachfrage nach Doppelschrägverzahnungen in Planetengetrieben für Triebwerke in der zivilen Luft- und Raumfahrt steigt stetig. Die Bauteile sollen dabei kontinuierlich leichter und kompakter werden, um Kraftstoff einzusparen. Damit steigen auch die Anforderungen an die Hartfeinbearbeitung. Innovative Schleifprozesse und Technologien von KAPP NILES ermöglichen hohe Präzision und Wirtschaftlichkeit – auch bei der Bearbeitung von Doppelschrägverzahnungen mit kleinsten Lückenbreiten.
