Messmaschinen für Werkstücke bis 1.250 mm Durchmesser

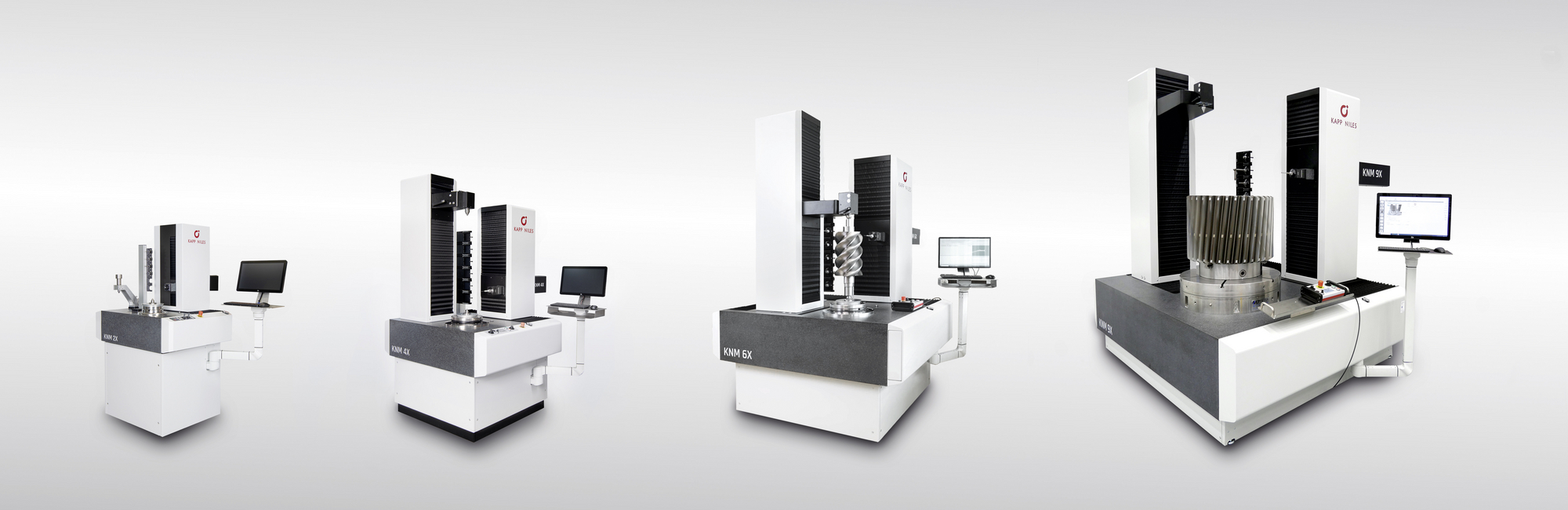

Unsere analytischen Messmaschinen vom Typ KNM 2X | 4X | 6X | 9X sind die Antwort auf Ihre Bedürfnisse nach höchster Genauigkeit, Leistung und Stabilität. Lernen Sie die Highlights unserer Maschinen zur Verzahnungsmessung kennen und entdecken Sie deren Vorteile für Ihre Produktion.
Jetzt kurzfristig verfügbar:
Bestandsmaschinen & Vorführmodelle zu besonders attraktiven Konditionen
Lieferumfang
Maschinenausstattung
- Grundmaschine inklusive Renishaw SP 600 (KNM 2X) bzw. SP 80H (ab KNM 4X)
- Automatischer Taster-Wechsler mit sechs Wechseltellern
- KNM C5 Steuerung mit Safe Motion
- Elektrische Ausrüstung 50 / 60Hz
- Temperaturkompensation für Maschine und Werkstück
- Schwingungsisolierung durch Luftfederelemente
- Gegenhalter höhenverstellbar und verfahrbar (bei den Modellen KNM 6X und 9X)
- Grundplatte für patentiertes Schnellspannsystem
- Untere Spitze auf Wechselteller
- Referenzkugel mit Kalibrierungs-Zertifikat
- Taststiftsatz Grundausstattung
- Technische Dokumentation (DE / EN)
Software
KN inspect inklusive vier Module:
- KNGear (Messung und Auswertung von evolventischen Stirnrädern)
- KNStylus (Tasterverwaltung)
- KNAlign (Ausrichtprogramm)
- KNInfoStats (Informationen zur Messung und Ausrichtung)
Optional verfügbar:
- Programme wie KNShaft, KNRotor und KNWorm
- Zusatzfunktionen wie Closed Loop und Welligkeitsauswertung
Dienstleistungen
- Vorabnahme und Bedienerschulung im Herstellerwerk
- Verpackung für LKW-Transport
- Transport, Inbetriebnahme und weitere Dienstleistungen auf Anfrage
Highlights
Führungen und Basisplatte aus Granit
Die Messmaschinen KNM 2X | 4X | 6X | 9X verfügen über Führungen und eine Basisplatte aus Granit, die extrem langzeitstabil sind und identisch niedrige thermische Ausdehnungskoeffizienten aufweisen. Dadurch wird die Maschine thermisch stabil, wodurch eine produktionsnahe Aufstellung möglich ist.
Aktive Luftfederelemente zur Absorbierung von Vibrationen
Geregelte Luftfederelemente unter den Basisplatten schirmen Erschütterungen und Vibrationen am Aufstellort sicher ab. Separate und teure Fundamente sind dadurch nicht notwendig
Flexibilität und Effizienz
Mit dem selbstzentrierenden Schnellspannsystem werden Spannvorrichtungswechsel innerhalb weniger Sekunden durchgeführt. Der Schaltschrank ist frei aufstellbar.
Entdecken Sie die Modelle im Detail
KNM 2X
| max. Werkstückdurchmesser | 300 mm |
| max. messbare Werkstücklänge innen | 120 mm |
| max. messbare Werkstücklänge außen | 450 mm |
| Gegenhalter Spitzenweite | 480 mm |
| max. Werkstückgewicht | 80 kg |
KNM 4X
| max. Werkstückdurchmesser | 450 mm |
| max. messbare Werkstücklänge innen | 400 mm |
| max. messbare Werkstücklänge außen | 650 mm * |
| Gegenhalter Spitzenweite | 850 mm * |
| max. Werkstückgewicht | 500 kg |
* Erweiterungen auf Anfrage
KNM 6X
| max. Werkstückdurchmesser | 750 mm |
| max. messbare Werkstücklänge innen | 400 mm |
| max. messbare Werkstücklänge außen | 850 mm * |
| Gegenhalter Spitzenweite | 1.000 mm * |
| max. Werkstückgewicht | 500 kg |
* Erweiterungen auf Anfrage
KNM 9X
| max. Werkstückdurchmesser | 1.250 mm |
| max. messbare Werkstücklänge innen | 400 mm |
| max. messbare Werkstücklänge außen | 1.020 mm * |
| Gegenhalter Spitzenweite | 1.200 mm * |
| max. Werkstückgewicht | 1.500 kg |
* Erweiterungen auf Anfrage
Sichern Sie sich Ihre Maschine noch heute!
Füllen Sie das nachfolgende Formular aus, um weitere Informationen oder ein individuelles Angebot anzufordern.
Markus Reißenweber
Leiter Vertrieb Europa & Amerika
"Gerne berate ich Sie zu unseren kurzfristig verfügbaren Messmaschinen und Vorführmodellen."
