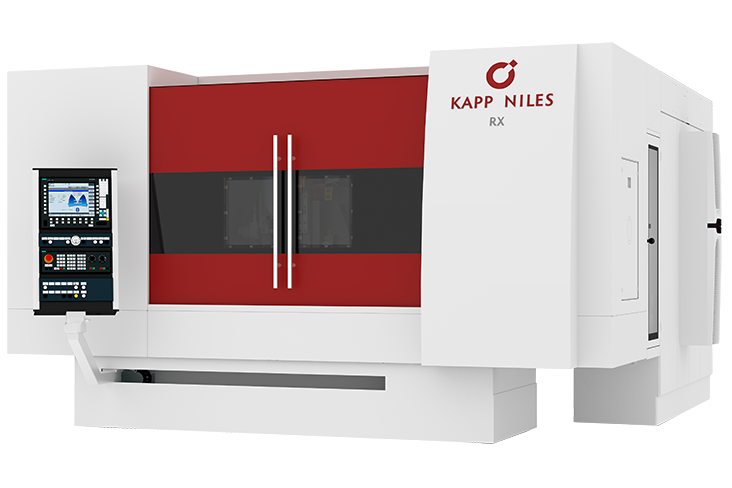

RX Baureihe
Rotorschleifmaschinen
| RX 120 / 55 / 59 | |
| max. Außendurchmesser | 120 / 320 / 320 (400) mm |
| max. Werkstücklänge | 425 / 1.200 / 1.650 mm |
| max. Profillänge | 220 / 550 / 850 mm |
| max. Profilbreite | 80 / 180 / 180 mm |
| max. Profiltiefe | 30 / 80 / 80 mm |

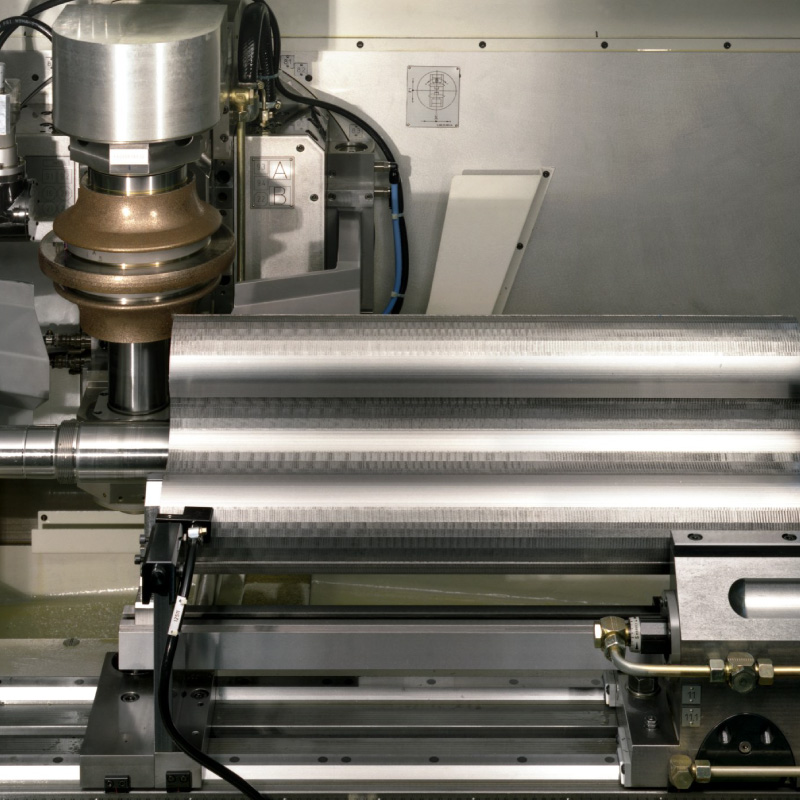

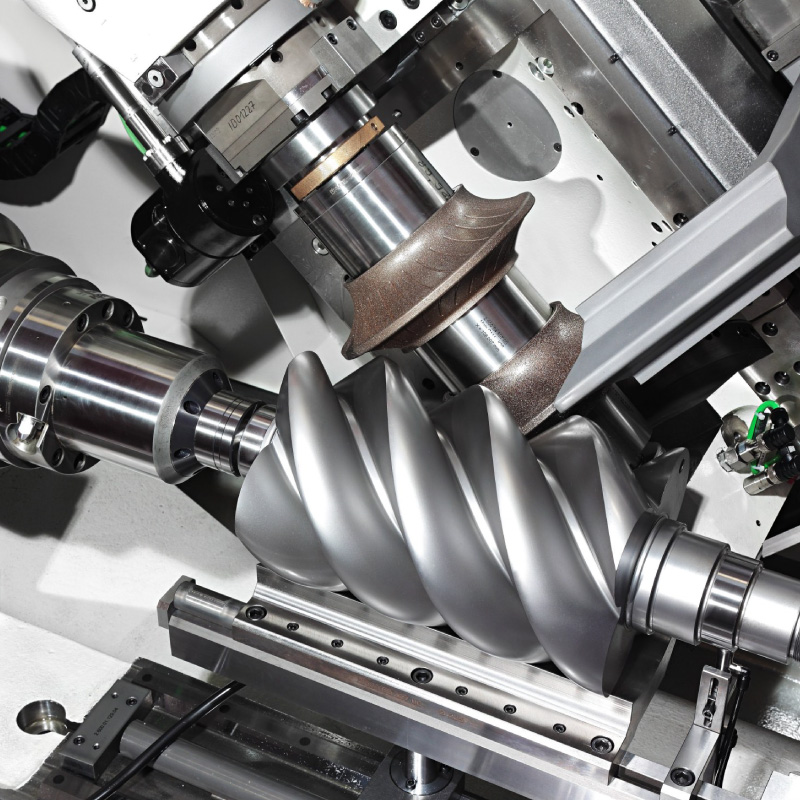

Die Maschinen der RX Baureihe werden zum Vor- und Fertigschleifen von vorprofilierten Schraubenrotoren aus Guss oder Stahl eingesetzt.
Dank eines innovativen Antriebskonzeptes seitens der Werkzeugspindel wird eine maximale Antriebsleistung von 46 kW erreicht. Das lässt vor allem beim Schruppschleifen höchste Abtragsraten zu, was die Bearbeitungszeiten erheblich verkürzt. Verbunden mit einer optimal angepassten Werkzeugauslegung wird ein hochproduktiver und effizienter Bearbeitungsprozess sichergestellt.

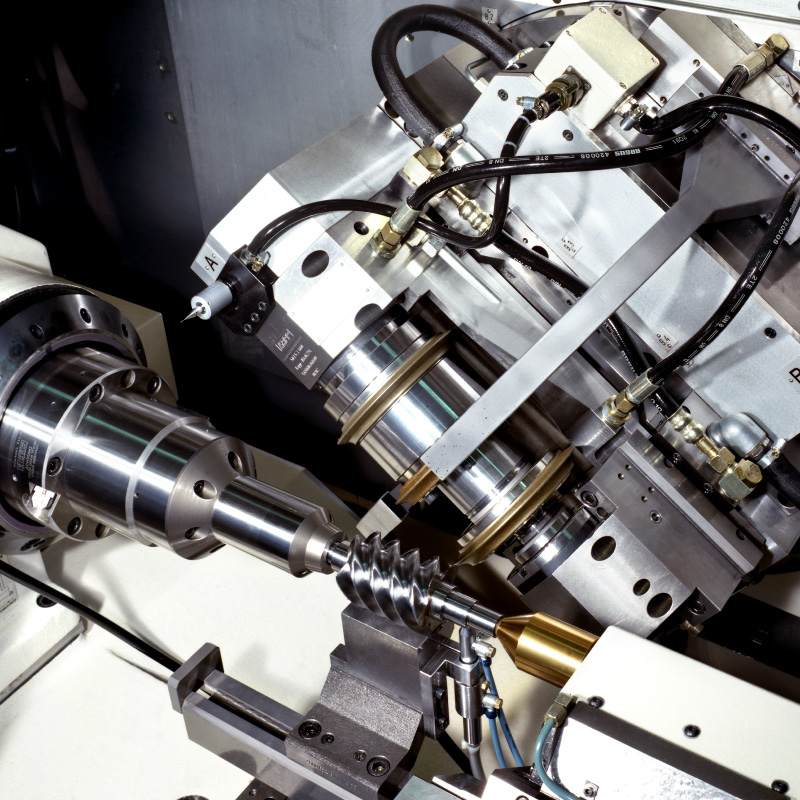

Mit der patentierten Rotorschleifmaschine RX 120 besteht die Möglichkeit beim Vorschleifen anstelle von Profilschleifen die Vorteile des kontinuierlichen Wälzschleifens für Rotorprofile zu nutzen. Das Fertigschleifen erfolgt durch Profilschleifen. Wird mittels Wälzschleifen vorgeschliffen, können bis zu 40 % Schleifzeitverkürzung gegenüber bestehenden Maschinen und Verfahren erzielt werden.
Highlights der RX Baureihe
- Schruppen und Schlichten in einer Aufspannung

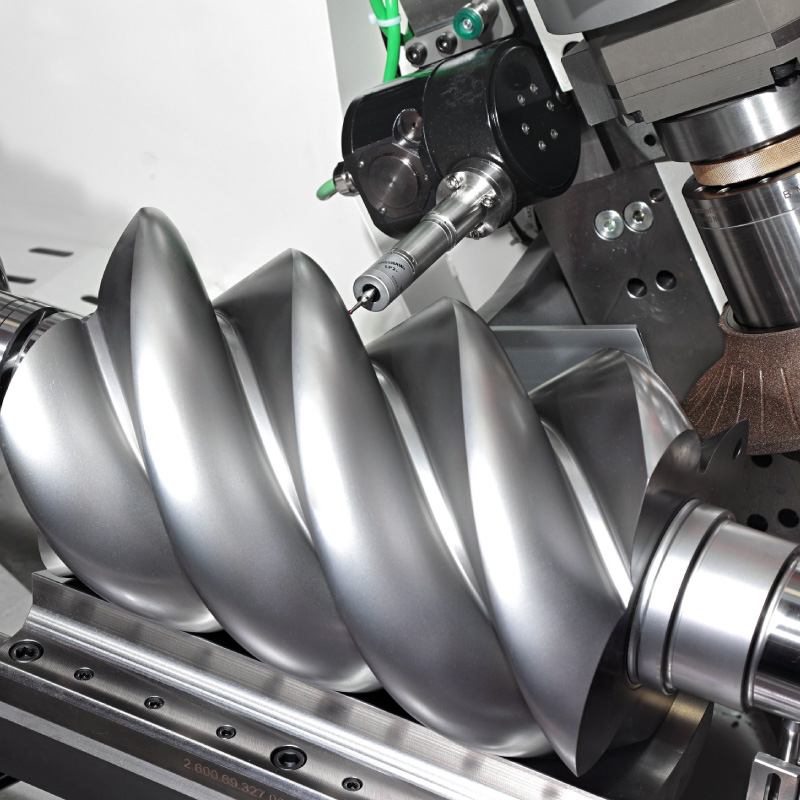

- Maschinenintegrierte Messeinrichtung
- Schruppbearbeitung mit kontinuierlichem Wälzschleifen möglich (Modell RX 120)
