Schleifwerkzeuge

CBN oder Korund

Abrichtfreie Schleifwerkzeuge

KAPP NILES fertigt abrichtfreie, galvanisch einschichtig belegte CBN- und Diamantwerkzeuge zur Feinbearbeitung von Verzahnungen und Profilen. Die Werkzeuge zeichnen sich durch hohe Standzeiten, Genauigkeit sowie nachschleifbare Grundkörper aus und zählen seit über 30 Jahren weltweit zu den Spitzenprodukten. Sie gelangen dann zum Einsatz, wenn höchste Anforderungen an Qualität, Leistung und Wirtschaftlichkeit gestellt werden. Die von KAPP NILES entwickelte CBN (kubisch kristallines Bornitrid) - Beschichtung lässt sich mehr als 50 mal erneuern und leistet so einen Beitrag zur Ressourcenschonung.

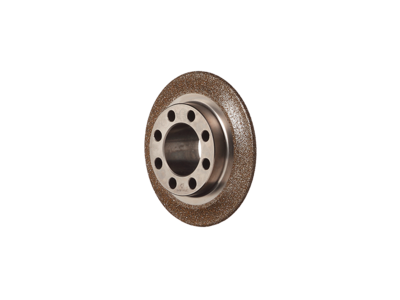

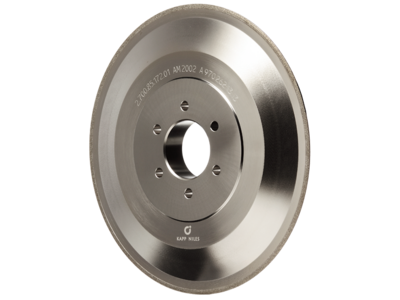

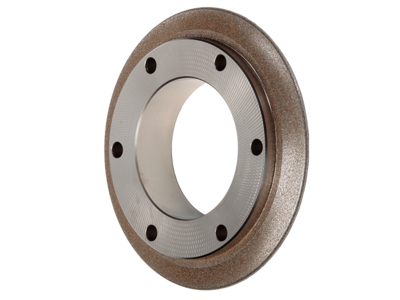

CBN-Profilschleifscheiben

in ein- oder mehrrilliger Schrupp- und Schlichtausführung, beispielsweise zum Schleifen von

  • Außen- und Innenverzahnungen im PKW- und Luftfahrtbereich

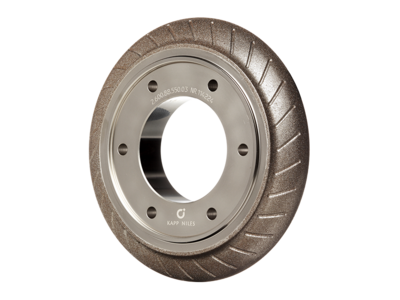

  • Radien-, Gewinde-, Rotor- und Schneckenprofilen
  • Profilen und Verzahnungen in Hochgeschwindigkeit sowie
  • Einstech-, Trenn- und Rundschleifen

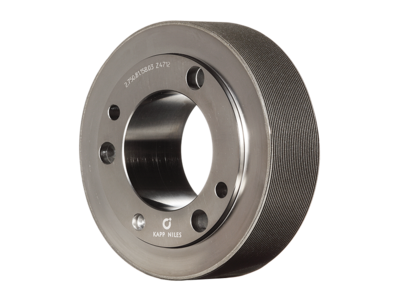

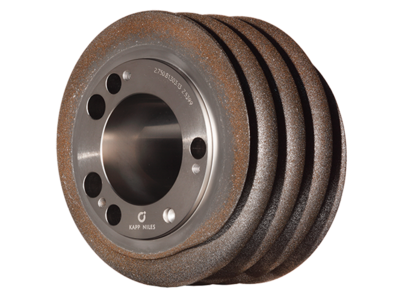

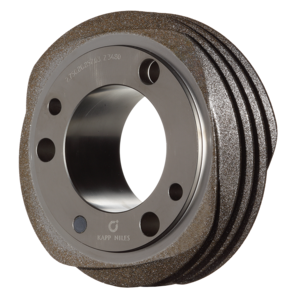

CBN-Schleifschnecken

in Schrupp- und Schlichtausführung als Zylinderschleifschnecken und Globoidschleifschnecken für die hochproduktive Bearbeitung von Außenverzahnungen und -profilen.

Diamant-Coronierringe und -räder

zum Bearbeiten von

  • Verzahnungen im PKW- und NKW-Bereich
  • Verzahnungen mit hohen Anforderungen an die Laufruhe
  • Störkantenbehafteten Werkstücken

Abrichtbare Schleifwerkzeuge

Auf KAPP NILES Maschinen können abrichtbare Werkzeuge namhafter Hersteller eingesetzt werden. Dominierend sind Korundwerkzeuge in keramischer Bindung. Ebenso werden abrichtbare CBN-Werkzeuge angeboten.

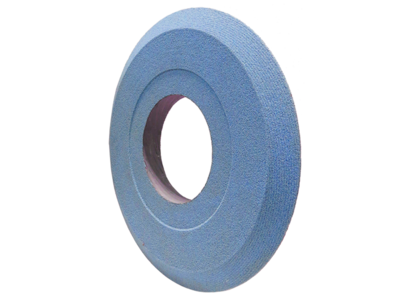

Abrichtbare Korundwerkzeuge

Neben den abrichtfreien CBN-Werkzeugen können abrichtbare Werkzeuge namhafter Hersteller auf unseren Maschinen eingesetzt werden. Dominierend sind Korund-Werkzeuge in keramischer Bindung. Wegen seiner guten Standhaltigkeit und Schleiffreudigkeit wird Sinterkorund als Schleifmittel für das Schleifen von Stahl bevorzugt. Grauguss kann bevorzugt mit dem Schleifmittel Edelkorund bearbeitet werden. Das Profilieren der Werkzeuge erfolgt mit der maschineninternen CNC-Abrichteinrichtung entsprechend den aktuellen Verzahnungsparametern durch ein diamantbelegtes rotierendes Abrichtwerkzeug. Durch Wahl geeigneter abrichttechnologischer Parameter wird das Schleifwerkzeug speziell für das Schruppschleifen oder für das Schlichtschleifen konditioniert. Ein Zwischenabrichten nach definierten Abtragsintervallen sichert die Formhaltigkeit und Schneidfähigkeit der Schleifwerkzeuge. Das automatische Auswuchten gewährleistet bei größeren Schleifwerkzeugen eine hohe Laufruhe und damit hohe Verzahnungsqualität.

Abrichtbare CBN-Werkzeuge

Bei den einschichtigen, galvanisch gebundenen CBN-Schleifscheiben ist zu beobachten, dass sich die Schleifcharakteristik durch Kornverschleiß langsam verändert. Bei Werkzeugen mit abrichtbarem CBN hingegen wird der Vorteil der keramischen Bindung darin gesehen, dass die aktive Oberfläche des Werkzeugs sich während der Schleifbearbeitung regelmäßig neu konditioniert. Diese Werkzeuge werden als Profilschleifscheibe oder Zylinderschleifschnecke angeboten.
