KNM P Baureihe

Transportable Verzahnungs- und 3D-Messgeräte

Maschinenkonzept
Mit der KNM P Baureihe stellt KAPP NILES Metrology GmbH, Hersteller der gegenwärtig größten Verzahnungsmessmaschinen (stationär oder transportabel) der Welt, erstmals transportable, unabhängige Messgeräte für größere Verzahnungen, ringförmige Werkstücke, Gehäuse etc. direkt auf der Produktionsmaschine oder im Werkstattbereich vor.

Das Gerät ist eine Neuentwicklung auf Basis ausgereifter Technologien sowie innovativer Neuerungen und wurde auf die spezifischen Kundenanforderungen speziell zur unabhängigen Messung von Verzahnungen, ringförmigen Werkstücken wie z.B. Lagerringen sowie Gehäusen etc. direkt auf der Produktionsmaschine optimal angepasst. Auch Messungen ohne Rundtisch direkt im Werkstattbereich sind möglich.

Sein Aufbau als CNC-gesteuertes 3-Achsen-Messgerät ermöglicht die Prüfung sämtlicher Verzahnungsparameter beziehungsweise allgemeiner Werkstückprofile. Bewährte Software für vollautomatische Messzyklen steht zur Verfügung.

Das Messgerät wird auf eine stabile Unterlage aufgesetzt, die direkt mit der Maschine oder dem Fundament verbunden ist.

Highlights:

  • Werkstückdurchmesser beliebig
  • Messablauf ohne Bedienereinfluss
  • hochgenaue Mechanik in Sonderbauweise mit optimaler Zugänglichkeit
  • Basisplatte (X-Achse) in Stahlkonstruktion mit hochgenauer mechanischer Lagerung
  • Y- und Z-Achse aus Granit mit Luftlagerung, dadurch verschleißfreier Betrieb
  • Einsatz modernster Antriebstechnik (Linearmotoren)
  • einfacher Transport von A nach B

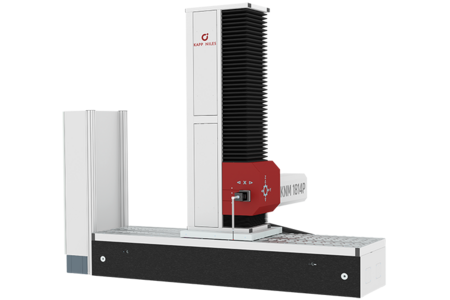

  • kombiniert mit Basisplatte und Rundtisch in kundenspezifischer Ausführung (Docking Station) entsteht ein vollwertiges 4-Achs Messgerät für Verzahnungen, rotationssymmetrische Werkstücke etc.
Typ max. Werkstück-
durchmesser
[mm]
max. messbare
Werkstückbreite
[mm]
Anzahl der Achsen X-Achse Verfahrbereiche
Y-Achse
[mm]
Z-Achse
KNM 67P beliebig 700 3600 400 750
KNM 1612P beliebig 1.200 31.600 700 1.200
KNM 1814P beliebig 1.400 3 1.800 700 1.400
KNM XZP beliebig kundenspezifisch kundenspezifischkundenspezifisch kundenspezifisch kundenspezifisch
