KNM C Baureihe

Universelle hochgenaue Messmaschinen

Maschinenkonzept
Mit der KNM C Baureihe bietet KAPP NILES Metrology GmbH, Hersteller der gegenwärtig größten Verzahnungsmessmaschinen (stationär oder transportabel) der Welt, ein universell einsetzbares hochgenaues Messgerät für Durchmesser von 500 bis 1.600 mm an. Die ultimative Formmesstechnik ist demnach für mittlere und große Werkstücke bestens geeignet.

Das Gerät ist eine Neuentwicklung auf Basis ausgereifter Technologien sowie innovativer Neuerungen und wurde auf die spezifischen Kundenanforderungen speziell zur Bestimmung von Formabweichungen an Lagerringen, Drehkränzen und zylinderförmigen Werkstücken optimal angepasst.

Sein Aufbau als CNC-gesteuertes 4-Achsen Messgerät ermöglicht jedoch auch die Erweiterung auf ein wesentlich größeres Teilespektrum, wie zum Beispiel Verzahnungen oder 3D-Messaufgaben an prismatischen Werkstücken. Bewährte Software für vollautomatische Messzyklen steht zur Verfügung.

Highlights:

  • hochgenaue Mechanik in Sonderbauweise mit optimaler Zugänglichkeit
  • Basisplatte, Seitenteile und Achsen aus dunklem Naturhartgestein, dadurch gleiches thermisches Verhalten
  • Basisplatte zur Schwingungsisolierung auf geregelten Luftfedern gelagert
  • in allen Achsen Luftlagerführungselemente, dadurch verschleißfreier, leichtgängiger Betrieb
  • großzügig dimensionierte Führungsquerschnitte
  • große Lagerabstände
  • Y-Führung hochgesetzt, Antrieb schwerpunktsnah, niedrige dynamische Verzerrungen
  • Einsatz modernster Antriebstechnik (Linearmotoren)
  • Rundtisch mit Luftlagerung und Direktantrieb
  • integrierter Gegenhalter (optional)
  • perfekte Verknüpfung der messtechnischen Eigenschaften eines Formmessgerätes mit den Stärken eines Verzahnungs- beziehungsweise Koordinatenmessgerätes
  • Messunsicherheit (DIN EN ISO10360):

    MPEE ≥ 0.6 µm + L/400
    MPETHP ≥ 0.8 µm

Typ Werkstück-
durchmesser
[mm]
max. messbare
Werkstückhöhe
[mm]
Anzahl
der
Achsen
Rundlauf
(Rundtisch)
[µm]
X-AchseVerfahrwege
Y-Achse
[mm]
Z-AchseDrehtisch-
durchmesser
[mm]
Drehtisch-
belastung
[daN]

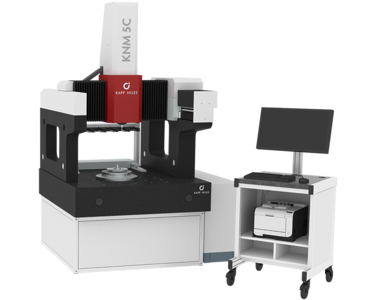

KNM 5C 5 - 500 450 4 0,3 500600450200 / 30050 / 300
KNM 7C 5 - 700 550 4 0,4 600750550300300
KNM 11C 5 - 1.100 700 4 0,4 8009007005351.000
KNM 16C 5 - 1.600 700 4 0,51.0001.2007007502.500
